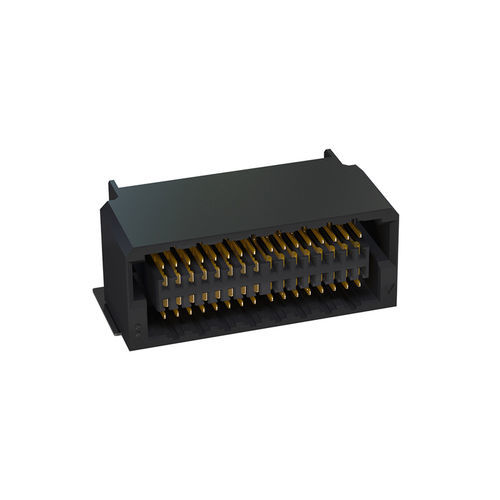

SMTソケット 406-51052-51

- 52ピン - ライトアングル - SMT - 0.8mmピッチ - 性能レベル1 性能レベル IEC 60512-9-1:2010 - 1 コンタクト数 - 52 終端技術 - SMT 動作温度範囲 - 55°C ～ + 125°C 材料 絶縁体材質 - LCP、UL 94 V-0 CTI値 IEC 60112 - 150 コンタクト材質 - 銅合金 メッキ - Ni上にAu 終端部 - Ni上にSn メカニカル ピッチ - 0.8 mm 嵌合力/ピン - ≤ 0.5 N ピンごとの分離力 - ≤ 0.4 N 耐久性 IEC 60512-9-1 - 500嵌合サイクル コプラナリティ - ≤ 0.1 mm 振動、正弦波 IEC 60512-6-4 - 10 - 2000 Hz、20 g 振動が発生した場合のコンタクト嵌合の問題、正弦波 IEC 60512-2-5 - ≤ 1 µs 衝撃、半正弦波 IEC 60512-6-3 - 50g, 11 ms 衝撃が発生した場合の接点嵌合の問題、半正弦波 IEC 60512-2-5 - ≤ 1 µs 電気的特性 動作電流 IEC 60512-5-2 - 20°Cで1.7 A（80ピン中80ピン） 5.20°C で 5 A（80 ピン中 2 ピン） 5.20°Cで1 A（80ピンのうち4ピン） 20°C で 16 A（80 ピンのシールド） 接触抵抗 IEC 60512-2-1 - ≤ 20 mΩ クリアランスと沿面距離 - 0.25 mm 絶縁抵抗 IEC 60512-3-1 - > 5 gΩ 試験電圧 IEC 60512-4-1 - 500 VAC データ転送速度 - 16 Gbps 処理 はんだ付け温度 JEDEC J-STD-020E - 260℃で20～40秒 MSL JEDEC J-STD-020E - 1 アセンブリ - ピックアンドプレース 承認 / コンプライアンス ULファイル - E130314 環境 - RoHS指令
