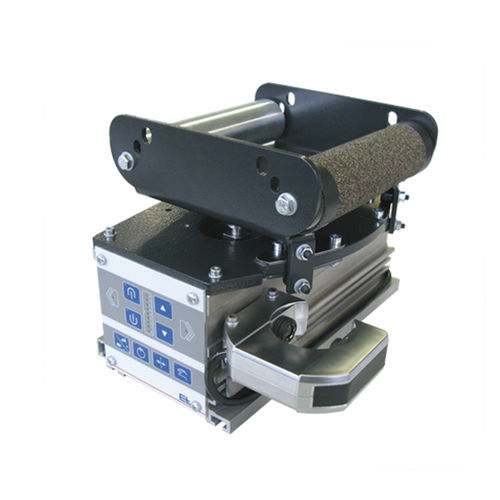

ガイドコントローラー ELGUIDER

旋回フレームシステム ELGUIDER は 90° ずつ 4 回ウェブの方向を変えます。システムの主要な構成部は2本の方向転換するローラーのついた旋回フレームです。システムの旋回点は入口レベルの仮想点に設けられています。横方向のウェブ走行位置の修正は旋回点をもとにした旋回運動によって得られます。この方式ではウェブと位置決めローラーの間に摩擦力を得るために適切なウェブテンションが必要です。 用途 伸縮範囲の最適化により、旋回フレームは特に非常に狭いスペースでもウェブガイドに使用できます。 アプリケーション ウェブテンション、伸縮モジュールと必要となる補正が大きくなればなるほど、インフィード長さ、アウトフィード長さ、移送長さを長く設計しなければなりません。経験から、これらの経路はウェブ幅の60%～100%に相当するはずです。センサは位置決めローラーのできるだけすぐ後ろに位置づけることが大切です。
