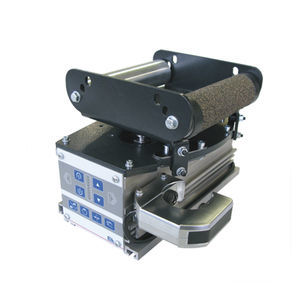

ローラー誘導システム ELPLACER

空圧

ELPLACER横移動ガイドシステムは、位置決めローラーの軸方向の動きによって移動中のウェブを位置決めします。移動ローラーがストロークエンドに達すると、リフトバーが作動してウェブを一旦ローラーから持ち上げ、ローラーがセンター位置に戻ったところでウェブを再びローラー上に降ろします。移動ローラーは、サイクル運転を含む生産システムでのみ使用されるので、ウェブの持ち上げは常に運転停止時に行われます。 用途 プライやインナーライナーのようなウェブがサイクル運転でループから供給されるため、適用分野は主にタイヤ製造機械にまで及びます。 アプリケーション ウェブの挿入部分は、必ずループ状 (上から下) にします。入口部分の長さはウェブ全幅の半分にする必要があります。一方、出口部分の長さはできるだけ短くする必要があります。センサは位置決めローラーのできるだけすぐ後ろに位置づけることが大切です。これによりレスポンス時間が短くなるので、より高い制御ダイナミクスが得られます。
