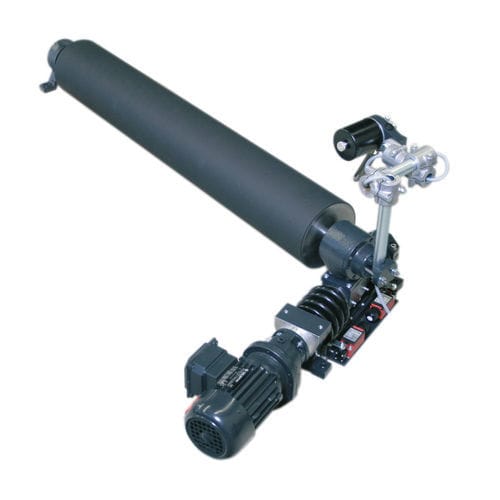

ローラー誘導システム VGA Series

ローラーがベルト走行方向に対して斜めになっていると、ベルトは横へ動くようになります。ピボットローラーシステムELBANDERは、ベルト位置制御に対してこの作用を利用しています。ピボットローラーの旋回点はこの場合、両端の2つの軸受のうちの1つです。この時点で、位置決めローラーはそれぞれの補正要求に従って斜めに配置されます。 用途 ピボットローラーシステムは主にコンベアベルトのベルト位置制御に使用されます。 アプリケーション コンベアベルトでは、ピボットローラーを下側のドラム内のヘッドローラーのすぐ前に取り付けます。アクチュエータはベルト走行方向に15°に配置します。位置決め動作は入口 / 出口長さ間の二等分線の中で行われる必要があります。入口長さはベルト幅以上である必要があります。出口長さはできる限り短くしてください。位置決めローラーは、40~60°の間で巻きつけられる必要があります。生産速度が1000 m/分以下の場合は、巻きつけを10~20°に下げてください。位置検出は位置決めローラー直前のエッジセンサによって行われます。伸縮ローラーのベルト位置制御システムに障害を起こすことがないように、このローラーは必ず軸平行にセットしなければなりません。
