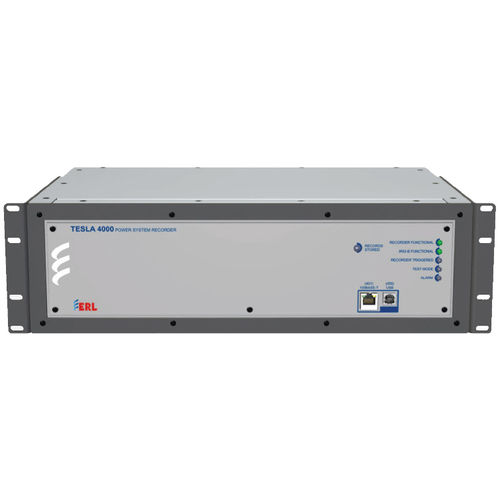

イーサネット故障記録装置 4000

アナログデジタル

TESLA 4000は、使いやすく費用対効果の高い、最新のマルチタイムフレーム（同時）デジタル・フォールト・レコーダです。統合されたPMU（Phasor Measurement Unit）機能により、広域監視用のシンクロファザーデータをストリーミングします。IEC 61850プロトコルに対応したTESLAは、その強力な記録機能とともに、電力系統の健全性を最も多用途かつ完全に監視する高度な通信機能を備えています。 1000を超えるユーザー定義可能なトリガーにより、TESLA 4000は3つの時間領域（故障（高速）、スイング（低速）、トレンド記録）で同時に記録を作成し、イベントログも作成します。CDRはトリガーなしで連続記録を作成し、故障記録、スイング記録、トレンド記録とともに、システムパフォーマンスの広域可視性を提供します。CDRはまた、PMUデータの冗長性を作成します。 TESLA DFRは、IEC 61850 GOOSEメッセージに含まれるデジタルステータスの変化を記録する256の仮想入力を備えており、モニタリング機能を拡張します。 アプリケーション - 電力系統の健全性を完全に統合的に把握 - 変電所IEDと機器のパフォーマンス監視 - 1000を超えるユーザー設定可能なトリガーが、システム内のリレーで見逃される可能性のある重要な情報を捕捉 - 広域監視（WAMS）および分析用に提供される情報 - PMUとして、最大36の位相、24のアナログ量、および64のデジタル状態を同時にストリーミング 特長と利点 - 使いやすい設定・解析ソフトウェア - IEC 61850を含む高度な通信プロトコル - オプションのフェイルオーバー冗長性 - Modbusおよび最大3つのDNPマスターによる拡張DNP3通信によるSCADAサポート - CDRはNERC PRC-002 DME標準に適合 - リモート入力モジュールは、コストのかかる配線を節約
