入出用拡張モジュール I/O Expansion

SCADA

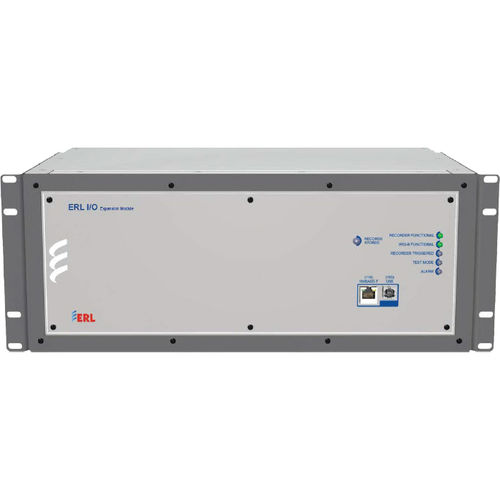

ERL入力/出力の拡張IEDは128の物理的なデジタル入力（DIs）を支える独立デジタル入出力拡張IED、15の出力接触、出力接触制御の記録誘発し、予約購読の仮想チャネル15のための128の予約購読の仮想チャネルである。ERL入力/出力の拡張IEDはIEC 61850のガチョウ（一般的なオブジェクト志向 サブステーションのでき事）の場所バス（8-1）をERL装置が付いている二進入出力メッセージおよびIEC 61850のガチョウの予約購読を支える他のIEDsを出版し、予約購読することを可能にした議定書が使用する。 ERL入力/出力の拡張システムは単位ハードウェアおよびTESLAのコントロール パネルのユーザ・インタフェース ソフトウェアから主に成っている。 適用 ERL入力/出力の拡張IEDがERLのリレーおよびレコーダーに128までデジタル入力の状態へのアクセス、およびIEC 61850のガチョウの予約購読が可能なIEDを提供するのに使用することができる。ネットワークの多数IEDとSCADAへのこれらのデジタル入力の状態を伝えることによって、それはより費用効果が大きい解決を付加的なIEDを加えることに提供している間そのような情報へのアクセスを拡大する。それはまたこれらの多数IEDを持っていることと関連付けられる問題を互いに伝達し合う減らす。 GPSの時間源の損失の場合に、入力/出力の拡張IEDはそれによりこれらのIEDを渡る時刻同期化を保障する5まで接続されたIEDを渡る1pps unmodulated IRIG-Bの信号を、発生させ、提供する TESLA 4000の適用 TESLA 4000のパワー系統のレコーダーは256までの事実上の入力のための準備をIEC 61850のガチョウ メッセージに含まれているでき事の時そして状態を受け取り、記録する備えている。256の付加的な状態の入力を得るために1 TESLA 4000と2 ERL入力/出力IEDを接続しなさい。 tocol
