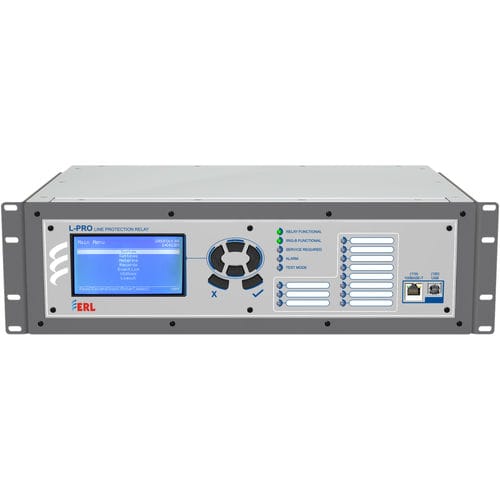

電圧保護継電器 L-PRO 4000

発電機用送電線用イーサネット

L-PROは、デジタル、マイクロプロセッサベースのライン距離保護システムで、中電圧から超高電圧の送電線に包括的な距離ベースのライン保護を提供します。L-PROを使用することで、リング式変電所やブレーカ＆ハーフ式変電所によく見られるマルチブレーカ・アプリケーションにおいて、高速な距離・方向保護と完全な制御が可能になります。 L-PROには、特定の市場要件に適合するように、異なる構造を持つ2つのモデルがあります。モデル4000は3Uまたは4Uの19インチラックモデルで、モデル4500はE12ケースサイズでデュアル定格1Aと5AのCT入力を備えています。モデル4500はオプションでPRP冗長通信も可能です。ユーザーソフトウェアは2つのモデルで共通です。 用途 - 送電線および副送電線の一次およびバックアップ保護（パイロット保護スキームを使用） - 単一ブレーカおよび複数ブレーカ・アプリケーション（リングバスおよびブレーカ・アンド・ア・ハーフ機能、ブレーカ故障および単極/3極自動閉鎖を必要とする個別ブレーカ監視を含む） - 多回路ラインアプリケーションに最適（追加VTおよびCT入力による相互結合の監視） - 発電機、変圧器、リアクターのバックアップ保護 特長と利点 - 高速5ゾーンの位相および接地距離機能 - 2ブレーカ用の完全に統合されたブレーカ保護および制御 - 単極」、「3 極」、「単極および 3 極」のトリップと再閉路が選択可能な究極の柔軟性 - デッドライン/デッドバス制御および同期チェックを備えた4ショットリクローザ - 高品質の故障記録とイベントログ
