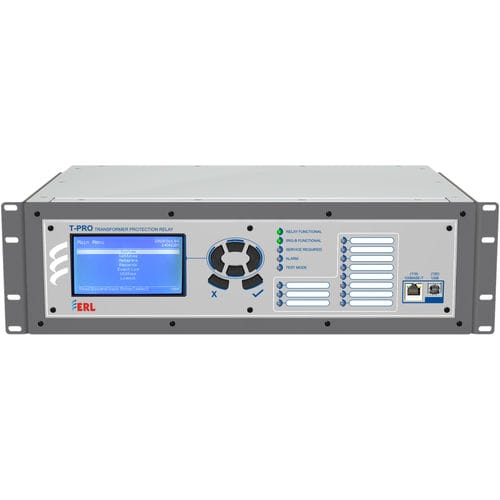

過電圧保護継電器 T-PRO series

電圧下過負荷過電流

IEC 61850ステーションバス内蔵T-PROリレーは、柔軟なコスト効率の高いパッケージで、高度な通信機能を備えた完全に統合された保護リレーソリューションで、完全な3相多巻線変圧器の故障および過負荷保護、DFR品質の故障オシログ、イベントロギング、トレンド記録を提供します。 T-PROには、特定の市場要件に適合するよう、異なる構造を持つ2つのモデルがあります。モデル4000は3Uまたは4Uの19インチラックモデルであるのに対し、モデル4500はE12ケースサイズで、定格1Aと5AのデュアルCT入力を備えています。モデル4500はオプションでPRP冗長通信も可能です。ユーザーソフトウェアは2つのモデルで共通です。 用途 - リングバスやブレーカとハーフの配置など、あらゆるバスタイプに接続されたHVおよびLV巻線の多巻変圧器の高速保護と完全制御 - 小型、中型、大型の電力変圧器およびリアクトルの一次およびバックアップ保護（差動、接地差動、位相、ニュートラル、接地過電流、位相低電圧、ニュートラル過電圧、低周波、過周波、過励磁を含む） 特長と利点 - 貫通故障時の各相の継続時間、ピーク電流、RMS電流、累積I2t値を測定する貫通故障モニタリング機能 - 内部マグニチュードおよび位相シフト補償により、外部CT接続および補助CTの要件を排除 - 第2および第5高調波抑制アルゴリズムにより、通電、突入、過剰磁束に対する安全性を向上。 - 高品質の故障記録とイベントログ
