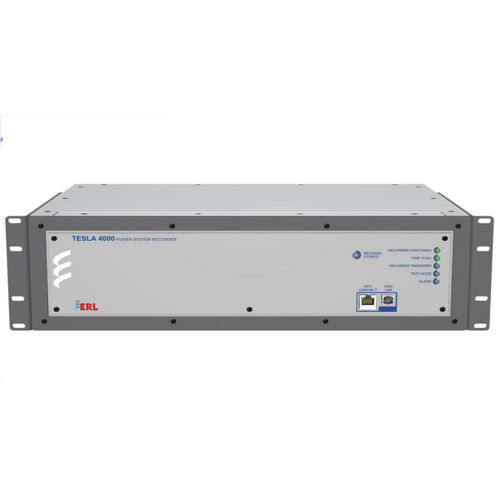

LAN故障記録装置 4000-SV

イーサネットデジタル標準

- デジタル変電所におけるIEC 61850を使用したアプリケーション - 設置コストの削減 - 各リレーに個別のリンクを配線することなく、局内LANを介して迅速にデータを交換できます。 - 拡張コストの削減 - 既存のIEC 61850システムにデバイスやアプリケーションを追加しても、既存機器への影響は最小限です。 - 統合コストの低減 - 変電所のデータを企業に統合するために、公益事業全体で広く使用されている同じネットワーキング技術を使用します。 TESLA 4000は、IEC 61850-9-2LEプロセス・バスSampled ValuesとIEC 61850-8-1ステーション・バス・アプリケーションをサポートします。IEC 61850第2版の論理ノードとデータ・モデルに従ったマッピングを実装しています。 TESLA 4000を使用して、マージユニットからのサンプル値ストリームをサブスクライブします。モデル4000-SVを使用すると、保護リレーやスイッチギアからのGOOSEメッセージをパブリッシュおよびサブスクライブできます。モデル4000-SVはまた、RTUの必要性を排除し、リモートクライアントへのMMSレポートの直接ストリーミングをサポートしています。モデル4000-SVは、IEC 61850-6規格で定義されたトップダウンまたはボトムアップのエンジニアリングプロセスをサポートしています。このような柔軟性により、業界が完全にデジタル化された変電所に移行するにつれて、故障と妨害の記録ソリューションの標準化と相互運用性が可能になります。 アプリケーション - 電力系統の健全性を完全に統合して把握 - 変電所IEDおよび機器の性能監視 - 1000を超えるユーザー設定可能なトリガーが、システム内のリレーでは見逃される可能性のある重要な情報を捕捉 - 広域監視（WAMS）および分析用に提供される情報 - PMUとして、最大36の位相、24のアナログ量、および64のデジタル状態を同時にストリームします。
