シミュレーション用ソフトウェア Probing

制御経理検査用

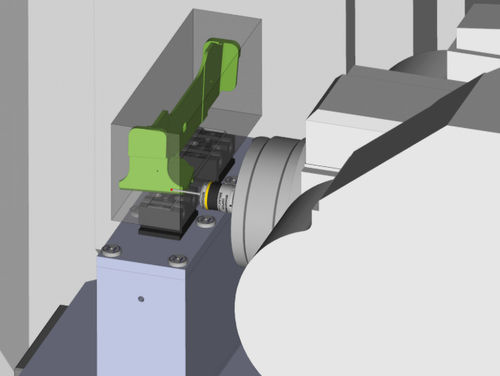

ESPRITは、CNC工作機械、制御装置、タッチプローブ、これらのあらゆる組み合わせにおいて、多軸プロービングサイクルを利用する最善の方法を提案します。ESPRITの3+2軸プロービングサイクルは、製品モデルへ任意の点を追加することにより設定でき、他のESPRITの加工サイクルと組み合わせて、すべての機械加工および機上計測のニーズをサポートする1本の完全なプログラムとして提供します。ESPRITのデジタルマシンを使用することによって、計測を要する製品モデルの一部形状を選択することでプロービングサイクルが自動的に選択されます。他のすべての加工工程と組み合わせたプロービングサイクルはシミュレーション上で確認できます。最終的には、ご利用のCNC工作機械で利用できるプロービングサイクル用Gコードは編集せずご利用いただけます。 強力なプロービングサイクルスイート ESPRITワークフローに自然に統合 あらゆるCNC工作機械、制御装置、タッチプローブ全般で利用可能 機械加工と計測を1本の完全なプログラムに組み合わせ 加工ワークの配置 ESPRITの3+2軸プロービングサイクルは、時折あるワーク座標系オフセットの更新に対応するため加工ワークモデルまたは製品モデル上に設定します。この作業はその後のすべての加工作業に使用される正確な基準位置として利用されます。操作の一連の流れとして、素材が読み込まれた後、治具によってホールドされた加工ワークと読み込み済みの製品モデルとの差異を考慮し、加工ワークの正確な位置に対して新しい基準点を設定します。鋳物や鍛造品など、加工ワークモデルが複雑な製品に対しても、ESPRITのプロービングサイクルを使用することにより正確な基準点とアライメントを設定し、その後に設定する加工オペレーションが加工ワーク形状の変化に適応できるようにします。 加工ワークのプロービングと基準点設定 ワーク座標系オフセットのダイナミックな更新 ホールドされた加工ワークとモデルとの差異を考慮 鋳物や鍛造品などの基準点とアライメントを設定
