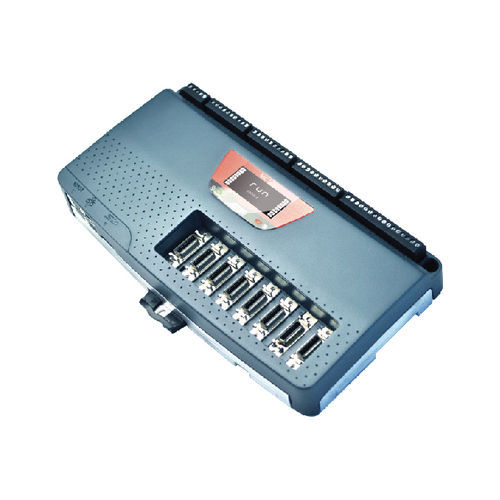

5軸動作制御装置 TRIO MC508

アナログCANopenイーサネット

MC508はハイスペックモーションコントローラで、Arm cortex a9800mhzプロセッサを採用し、8つの電圧出力と8つのフレキシブルシャフトインターフェースを持ち、16のプアーズ方向出力シャフトまたは8つのクローズドループサーボシャフトを構成することができます。 製品紹介 MC508には2種類の軸構成があります。どちらの構成モードも32のソフトウェア軸をサポートします。内蔵ハードウェアに割り当てられていない軸は、仮想軸として使用できます。各軸は、直線、円弧、スパイラル、空間円弧補間、電子カム、マスター・スレーブ運動、電子ギア運動など、プログラミングによってさまざまな動きを実現できます。 mc508は128MBのメモリを搭載しており、そのうち32MBをユーザ・プログラムとユーザ・テーブル・スペース・メモリに使用しています。 フレキシブルなMDRコネクタは、MC508コントローラとドライバ間の1本のケーブル接続をサポートします。シャフト・インターフェースは、ソフトウェアによってフィードバック・デバイスまたはプアーズ出力として設定できます。プイーズ出力の場合、シャフト・インタフェースはステッピングまたはサーボ・ドライブ、またはアナログ・エンコーダ出力の制御に使用できます。フィードバックとして構成された場合、シャフトインターフェイスはインクレメンタルエンコーダ入力、または一般的に使用される 4 つの絶対値エンコーダの 1 つ SSI、tamakawa、BISS、および EnDat をサポートします。電圧出力を持つフィードバックシャフトは、クローズドループサーボを形成するために使用できます。 内蔵イーサネットポートは、PCプログラミングやプログラムのダウンロード、または一般的なHMIやPLCに接続することができます。強力なモーションパーフェクトV4アプリケーション開発ソフトウェアに基づいて、ユーザープログラムは、複雑な動きを簡単に、マルチタスクの特性を持つ三基本言語で記述することができます。同時に、産業標準のiec611-3言語をサポートしています。
