EtherCAT入出モジュール TRIO P series

デジタルアナログイーサネット

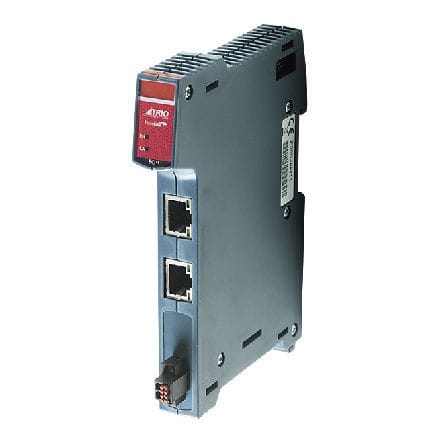

Flexsliceシステムはカプラから始まります。カプラはモジュール上部のイーサネットポートを通してEtherCATネットワークに接続できます。モジュールの下にあるRJ45インターフェイスを使用して同じライン上にさらに多くのEtherCATモジュールを接続することができます。 PB66バスカプラは最大16個のI/Oモジュールをサポートしています。これらのモジュールには柔軟なメカニカルロックとバスインターフェイスがあり、バックプレーンを介してEBUSに接続できます。PB66はガイドレール付きです。イーサネット100BASE-TからのメッセージをEBUS信号フォーマットに変換することができます。 EtherCATネットワークでは、P366カプラはイーサネットネットワークのどこにでも設置でき、マスタステーションの近くや遠隔地に設置するのに適しています。 製品パラメータ 必要電源24V DC、システム全体の最小要件は0.8A EtherCATインターフェースRJ45 協定EtherCAT データレート 100Mbit/s 電源 24V/1.5W 絶縁 1KV EtherCAT更新サイクル2: 125us ネットワークケーブル CATSe 特徴 I P371デジタル出力モジュールは、モーションコントローラのバイナリ制御信号とマシンのDC24V出力デバイスを接続します。 I 16個の出力はすべて、電気絶縁された電流源（PNP）です。 I 出力と電源の接続は、2 つの単列プラグイン式ネジ端子で行います。 I Flexsliceモジュールは、出力信号のステータスをLEDライトで表示します。 I P372デジタル入力モジュールは、機械装置からのDC24V信号をモーショ ンコントローラのバイナリ制御レジスタに接続します。 I 16の入力はすべて電流吸収型（PNP）で、電気的に絶縁されています。 I 入力と電源の接続は、2つの単列プラグインネジ端子で行われます。
