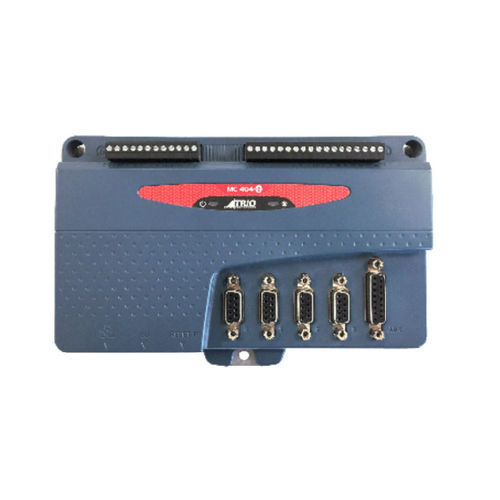

4軸動作制御装置 MC404Z

ステッピングイーサネットデジタル

MC404Zは、4ステッパーまたは3ステッパー＋エンコーダー入力＋16DIN、8xDO、カメラ・トリガー用ハードウェア・リンク出力をサポートします。 MC404-Zは低価格のパネルマウント型モーション・コーディネーターで、大量のステッパー・アプリケーションをターゲットにしています。すべての機能を標準装備した1つのバージョンで、使用前にフィーチャーコードで軸を設定する必要はありません。 Trioの高性能ARM Cortex-M7倍精度テクノロジーに基づき、ステッピングドライブやパルス入力サーボドライブ向けに、4軸のパルス+方向または矩形波出力制御を提供します。Trioは、高度なFPGA技術を使用してサイズを縮小し、パルス出力とサーボ回路をコンパクトなパネル実装パッケージに収めました。MC404-Zは、アースシャーシ一体型の堅牢なプラスチックケースに収納され、産業環境での外部機器との直接接続に必要なすべての絶縁回路を内蔵しています。 機能特徴 1、高度な4軸パルス+方向制御 2、直線補間、円弧補間、ヘリカル補間、球面補間 3、柔軟なCAM形状、リンクモーション 4、Biss、EnDAT、SSIアブソリュートエンコーダ対応 5、カメラ/レーザー制御用ハードウェアリンク出力 6、Ethernet-IP / Modbus TCP / Ethernetインターフェース内蔵 7、125 - 4000µ秒選択可能サーボ更新 8、ARM Cortex-M7プロセッサによる高精度64ビットモーション計算 9、プログラミングのためのMotion-iXコア技術：IEC 61131-3プログラミング、ロボット変換、テキストファイル処理 10、マイクロSDメモリーカードスロット 11、NPNデジタル出力 12、CANopen I/O拡張 13、RoHS、CE承認
