レーザー校正器

CNC、MMTおよび測定機器用精密加工

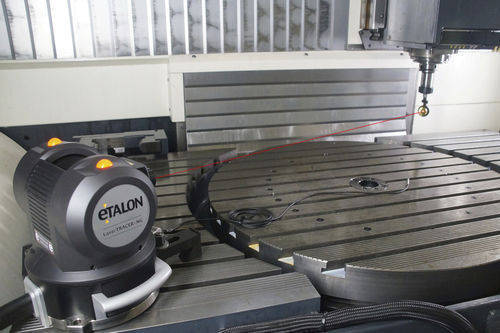

LaserTRACER-NGは、測定機や工作機械の校正、監視、精度向上のために開発されました。反射鏡を自動的に追跡する自己追跡型レーザー干渉計であるため、幾何学的な偏差を最高の精度で特定することができます。 比類なき精度 従来の測定器とは異なり、LaserTracerは特許取得の測定技術により、これまでにない回転中心精度を実現しています。干渉計の光学的基準として、わずか50ナノメートルの形状偏差を持つ球体が使用されています。その結果、回転軸と旋回軸の機械的な誤差を完全に補正することができます。 測定プロセス：高速かつ効果的 測定実行のために、LaserTracerは機械のワーキングボリューム内のいくつかの異なる位置に静止して配置されます。次に、リフレクタを工具またはプローブに取り付けます。次の自動測定プロセスでは、LaserTracerは機械の作業領域全体における実際の経路を追跡します。その間、システムは高精度の測定値を取得し、弊社のソフトウェアパッケージTRAC-CALとTRAC-CHECKで処理され、サブミクロン精度で機械誤差を計算・分析します。 TRAC-CALCMMと工作機械の校正 ユーザーフレンドリーなソフトウェアTRAC-CALは、測定プロセスを通じてオペレーターをガイドします。LaserTracerと組み合わせることで、座標測定機や工作機械の系統的な幾何学的偏差をすべて測定することができます。これには、位置偏差、真直度偏差、回転偏差（ピッチ、ヨー、ロール）、軸の直角度が含まれます。
