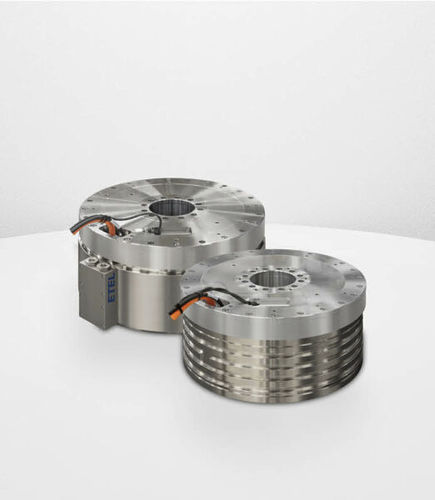

電動式回転インデックステーブル RTMB+

縦型高精度ダイレクトドライブ

RTMB+ ファミリーは高精度の回転割出テーブルを、2つの異なる直径、アクティブ長さ、サイズごとの巻数で提供します。当社のダイレクトドライブTMB+トルクモータは、高い繰返し精度と短い割出時間を必要とする用途で卓越した性能を発揮します。 当社のTMB+ダイレクトドライブトルクモーターを統合することで、RTMB+シリーズは低電力消費で割出時の高加速度を保証し、半導体製造、電子機器、オートメーション、印刷業界の後工程における様々なアプリケーションに理想的な標準ソリューションとなっています。RTMB+は高い動的性能、卓越した精度、独自のエンコーダベアリングソリューションにより、信頼性、低メンテナンス、容易な統合を実現します。 RTMB+は、最適化された中空シャフトサイズにより、お客様のケーブルやホースに対応し、当社の力制御ショートストロークアクチュエータやAccurETコントローラとの互換性があります。 特徴 双方向繰返し精度： ±3秒以下 位置精度：±6秒（マッピング使用時） 連続トルク：最大439Nm ペイロード：最大500 kg 最高回転数：493 rpm 600 VDC対応 主な特徴は以下の通り： ハイダイナミクスインデックス 迅速で正確なインデックスを必要とするアプリケーションに最適です。 多彩な構成 2種類の高さ、サイズごとの巻線があり、汎用性があります。 冷却オプション 熱管理用の密閉式冷却ジャケットの有無が選択可能。 ニッケルコーティング ローターとステーターのコンポーネントには、耐久性を高めるニッケルコーティングが施されています。 高いトルク対高さ比 サイズに比して卓越したトルク能力を提供します。 大型中空シャフト ケーブルやチューブを収容するための最大限の柔軟性を提供します。
