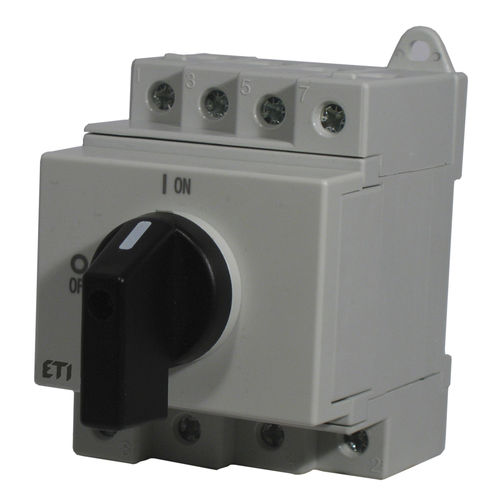

回転式断路器 004660067

光起電用途用

はじめに 太陽光発電システムは、太陽光発電パネル、ケーブル、 ヒューズ、スイッチ、過電圧アレスタおよびパワーインバータによって構成されています。 太陽光パネルは、太陽光の力を利用して 光子をDC 電流に変換します。 ソーラーパネルによって生成される電力は、 DC 電流をAC 電流に変換するパワーインバータに供給されます。gPVヒューズは、 ケーブルとパネルを「逆」過電流から保護するために開発されました。 ETITEC B、C-PVシリーズ過電圧サージ保護装置 は、直接的および間接的な雷放電から保護するために開発されており、太陽光発電システムの保護を目的としています。 回路トポロジは、 熱断路装置によって保護された2つのバリスタ段で構成されています。 「DC REVERSE」からの過電流保護 PVモジュール保護 3 つ以上 のパネルを備えたアレイ：3 つ以上の文字列を 並列に接続したPVシステムは、 ヒューズで各文字列を保護する必要があります。 3 本未満のストリングを持つシステムは、導体/太陽光パネルに損傷する必要がある過失電流を発生させません。 通常、各弦（+ および-極）には2つのgPVヒューズが接続されており、導体/太陽光パネルを損傷から保護 し、安全上の危険を排除します。 ヒューズは障害のある文字列を分離します。 残りのPVシステムは引き続き 電気を発生させることができます。 インバータによって引き起こされる「AC REVERSE」電流からのPVモジュールの保護 インバータが故障した場合（トランスレス...）、AC 逆 電流はDCストリングに供給され、PVモジュールを破壊する可能性があります。
