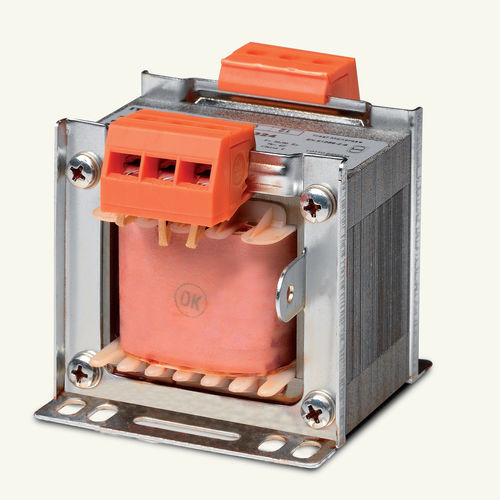

絶縁変圧器 003801001

乾式保護用単相

一般的に変圧器について 変圧器は、過負荷や短絡の可能性から保護する必要があります。 私たちの変圧器は非短絡耐性 タイプに属しているため、外部ヒューズを使用して保護する必要があります。 推奨ヒューズの定格電流は常にラベルに表示されます。 しかし、小型サーキットブレーカ-ETIMATを使用して保護を得ることもできます。 変圧 器の入力巻線の選択された保護は、トランスフォーマーの開始段階で、突入電流の高い値が生成され、 入力定格電流の25 倍に達することができる値が約 10ミリ秒で生成されることを考慮して選択する必要があります。 したがって、時間遅延ヒューズ（TまたはaM タイプ）またはMCB-DまたはK 特性を有するETIMATは、正しい保護のために使用されなければならない。 二次側の保護は、 FまたはgGタイプのヒューズ、またはBまたはCの特性を有するMCB-ETIMATを使用して実現することができる。 以下は、 入力および出力巻線（すべての値はアンペア）に推奨されるすべての保護ヒューズを含む表です。
