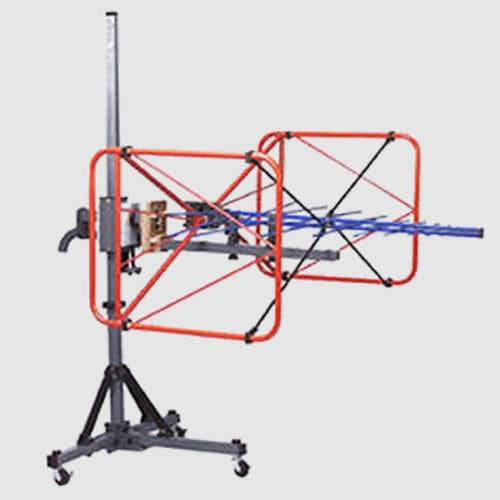

ETS-リンドグレーンのモデル3140B BiConiLogは、広帯域EMC放射イミュニティ(RI)測定用に設計されたハイブリッドアンテナシリーズの一つです。モデル3140B BiConiLogは、特許取得済みのT-Bowタイエレメント設計を採用しており、従来のバイコニカルアンテナや他のハイブリッドアンテナに比べ、低周波性能が大幅に向上しています。モデル3140Bをセットアップする際、T-Bow Tieエレメントは手で締めたネジノブで簡単に着脱できます。一度組み立てたアンテナは、バランエンドを下にしてグランドプレーンに置くと自立します。丈夫なパウダーコート仕上げでアンテナを保護します。
モデル3140B BiConiLogはRE(放射エミッション)測定用に設計されていません。REアプリケーションには、3142E型Biconilogをお勧めします。
主な特長
2年間保証
コンパクトなチャンバーに適合
丈夫なパウダーコート仕上げ
物理的仕様
高さ:76.65cm(30.18インチ)
長さ:149.3cm(58.78インチ)
幅:161.5cm(63.58インチ)
重量:10kg(22.05ポンド)
電気仕様
コネクタータイプN
インピーダンス(公称)50
最大連続出力: 1 kW
パターン・タイプ指向性
ピーク・パワー: 1.3 kW
偏光:リニア
VSWR(平均): 2.0:1
---
