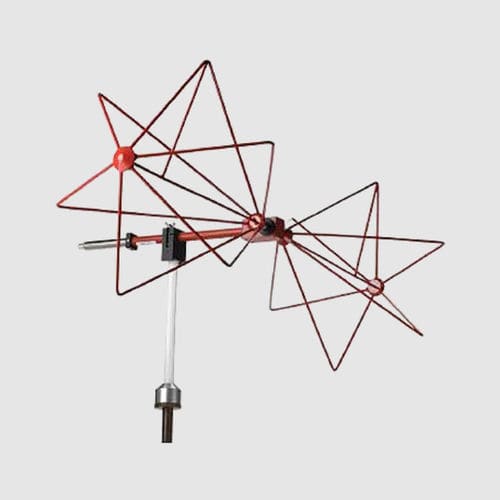

ラジオアンテナ 3110C

バイコニカル屋外用コンパクト

ETS-リンドグレーンの3110C型バイコニカルアンテナは、高レベルの性能を達成するためにいくつかのユニークな特徴を兼ね備えています。バラン、フィードライン、エレメントケージの設計により、モデル3110Cの応答曲線はほぼ直線であり、掃引測定に理想的です。このアンテナは垂直面内の方位に対して鈍感であるため、試験結果の変化の原因として方位の変化に気づかなかったり、記録されなかったりすることがありません。 このような性能を達成するために、バランは不平衡-平衡変圧器を使用して設計されています。これにより、非常に均一な電流変換が行われる。また、給電線に沿ってフェライトを配置し、垂直偏波測定でアンテナパターンに干渉するコモンモード電流を低減しています。 3110Cは取り付けも簡単で、角型カラー付きスティンガーマウントを採用しています。このカラーは、ETS-リンドグレーンのマストを使用する際に、偏波アライメントを簡単に行うことができます。 モデル3110Cの一般的なアプリケーションには、MIL-STD仕様、ANSI C63.4、FCC-18、EN 55022エミッション試験などがあります。 主な特長 限られたスペースで使用できるコンパクトサイズ 独自のエレメント設計による性能向上 効率向上のためのバラン設計の改良 柔軟な取り付け 優れたRF対称性 製品の特徴 ユニークなエレメント設計 いくつかのバイコニカルアンテナは281MHzで電気的なバンプを示しますが、ETS-Lindgrenのバイコニカルエレメントクロスピースデザインはこの問題を排除することで性能を向上させます。バイコニカルのクロスピースは、中央のエレメントと外側のエレメントを接続し、バンプを減少させます。もう一つの改良点は、バランにねじ込む際に締め過ぎないエレメント・ケージです。
