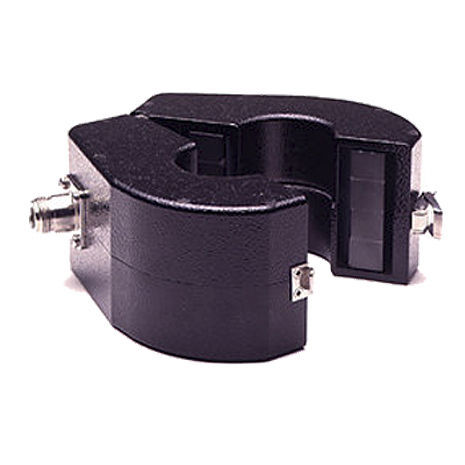

テスト用プローブ 91550-1

電圧電流周波数

ETS-リンドグレーンのモデル91550-1および91550-1L電流プローブは、20Hzから100MHzまでの非常に広い周波数レンジをカバーするスニファープローブです。どちらのシリーズの電流プローブも20 Hzまでの校正が可能で、MIL-STD-462のCEO1やRSO1などの試験方法に理想的な試験装置です。特に、EUTの電流／電圧要件に依存する新しいCEO1制限は、旧来の固定制限値CEO1要件よりも厳しくなっています。100Hz以下で感度が低下するマイクロ波スペクトラムアナライザ（HP8566など）が広く使用されていることと相まって、低いオーディオ周波数での感度は非常に重要です。HP8566Bで91197-1電流プローブを使用すると、20 Hzで80 dBA以下の電流測定が可能です。これは、MIL-STD-461および関連する伝導放射制限（潜水艦のコモンモード制限を含む）を6dB以上下回ります。 91550-1と91550-1Lは3.18cmの窓があり、ほとんどの電源ケーブルの測定に適しています（数百アンペアに対応するAWG 4/0ケーブルは、絶縁体を除き直径12.7mmです）。プローブの飽和電流は、ウィンドウ内に配置された電線の通電容量に適合しています。ウィンドウが十分に大きくない場合、当社の 93686-1 プローブは 6.65 cm（2.62 in）のウィンドウで同様の感度を持ちます。 主な特長 規格試験およびプリ・コンプライアンス・アプリケーション用 直接接続せずにRF電流を測定 物理仕様 外径：8.26 cm（3.25インチ） 重量：0.6 kg（1.32 ポンド） 幅：7.29cm（2.87インチ） 窓径：3.18cm（1.25インチ） 電気仕様 最低周波数10 kHz 最大周波数100 MHz 負荷インピーダンス50 +/- j0
