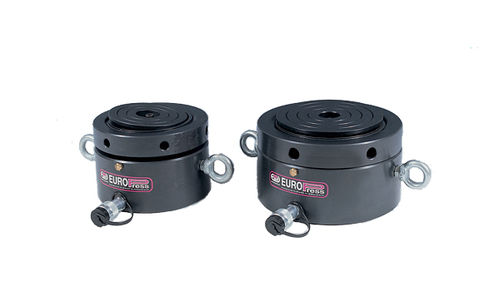

油圧式シリンダ CGR series

単動式一体型

パンケーキロックリングシリンダーは、オーバーストロークを防止する仕組みになっています。このシリンダーのロッドには、最大ストロークに達する10mm前に現れる色付きの領域があります。 このバージョンはANSI B30.1には適合していません。 このシリンダは、荷重を長時間上昇させたままにしておくような用途に特に適しています。ネジ式の安全ナットにより、シリンダは機械的に遮断され、負荷がかかった状態でも安全に操作することができます。 すべてのシリンダーには、運搬を容易にするためのチルトサドルとアイレットが付属しています。 操作エリア CGRシリンダーは、作業スペースが限られている橋梁、高架橋、建築現場、工業用地などの建設やメンテナンスに適しています。また、窒化処理により耐腐食性に優れ、過酷な環境下での使用に適しています。 標準型 - チルトサドルを内蔵し、偏心荷重の影響を軽減します。 CGRシリンダーは、限られたスペースで使用するために設計されており、下に圧力分配板がなくても全荷重に耐えることができます。しかし、支持抵抗が表に示された圧力に適合しない場合、荷重を分散させるためにベースとサドルの上の両方に圧力板を設置することをお勧めします。この表示を守らないと、シリンダや吊り荷が破損する恐れがあります。 標準装備のチルトサドルで使用荷重を調整することができますが、特に20mm以上のストロークを持つシリンダの場合、サイドコンポーネントを避けることをお勧めします。
