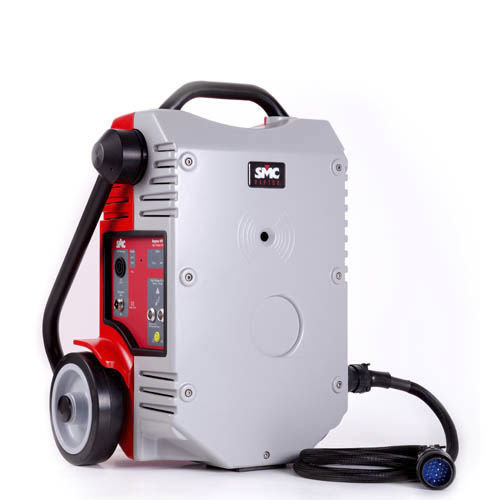

高電圧用試験機 RAPTOR HV

絶縁抵抗電気交流用過電圧

Raptor-HVは高電圧スレーブとも呼ばれ、Raptorのアプリケーションを適度に高いAC 電圧の使用を必要とするテストまで拡張するオプション製品です。 この製品は、Raptor Masterとの組み合わせでのみ動作し、視覚的に類似しています。 Raptor HVは拡張ポートを介してマスターユニットに接続し、そこから必要な電力も供給されます。 Raptor HVは、電子制御スイッチングアンプ、DSPベースのインテリジェンス、堅牢な通信およびデバイス同期システムなど、Raptor Masterのすべての貴重な機能を活用する、プラグ可能な高電圧ペリフェラルと考えることができます。 当然ながら、HVのコントロールはマスターコンソールに完全に統合されています。 拡張ポートでマスターによって生成される電圧信号は、HVによって最大 2 つの範囲（1kVと2kV）まで上昇し、出力は電流、電圧、位相角で測定され、適切な射出制御とアプリケーションのフィードバックを提供します。 国際的な安全要件を満たすために、Raptor HVのパッケージには、高電圧出力活性化を通知する内部ブザーと、オプションの回転警告ランプとオプションのキノコタイプの緊急ブレーカー用の2つのコネクタが含まれています。 内蔵ブザーはRaptorのコンソールからミュートできます。 アプリケーション CT、VTおよびPTは電圧テスト CTおよびVTの励起電流測定に耐えます。 VTおよびPT 比の測定。 VTの二次巻線における極性試験 ステップ ＆ タッチ電圧測定 電圧センサとコンバータのテスト。
