リレー用試験機器 LET-4000-R

電流校正手動

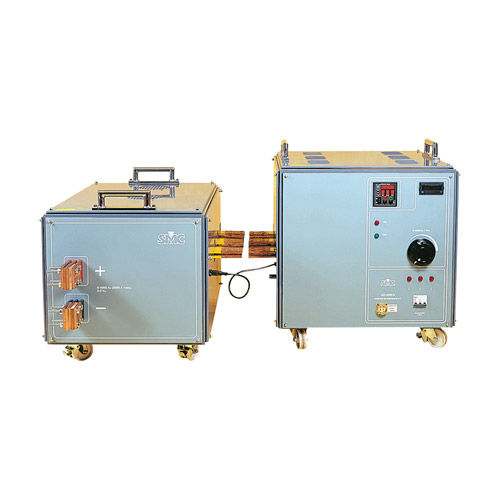

最大 5kAのDC 電流インジェクタ LET-4000-Rは、機関車の電気モーターで使用される超高速リレーをテストするために鉄道業界で主に使用される高電流 DC 噴射試験を行うように設計されています。 製品説明 ユニットは、レギュレーションおよび測定モジュールとAC/DCコンバータの2つのモジュールで供給されます。 レギュレーションおよび測定モジュールは、直流電流の安定化を行い、3 相 DC 電流を調整する可変自動変圧器（Variac）を使用し、8KVAの電力と2 次巻線に2Vの公称電力を備えた8KVAの三相変圧器を使用します。 内蔵の電流計とタイマーは、注入された電流の情報とテスト中のリレーの動作時間を示します。 5000A、8000Wまでの特性 DC 電流出力。 内蔵のデジタル電流計、0.5% の精度。 内蔵のデジタルタイマー分解能 1ミリ秒。 熱および短絡保護。 AC/DCコンバータモジュールは、上記の言及ユニットで動作するように交流電流を整流します。 信号は完全な正弦波で整流されます。 出力は2タップで十分に寸法が記入されています。 このユニットには測定シャントを含み、他のモジュールにある電流計に測定値を与えます。 アプリケーション 主に鉄道業界で使用されるDC 電流の超高速リレーをテストします。 一般に、任意の高直流電流アプリケーションの使用。
