電流試験装置 PTE-FCB

手動遮断器用

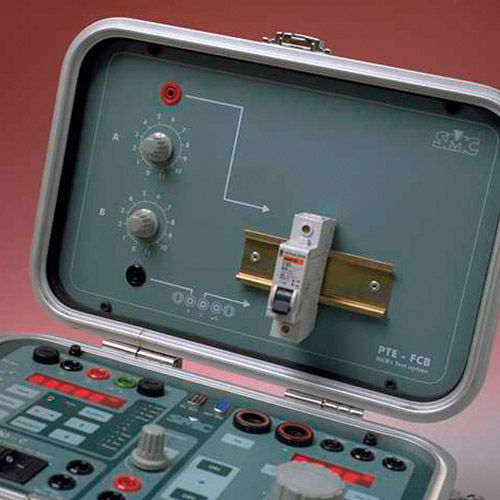

MCBテストオプション, サイト上で250AまでのMCBをテストするには、電圧アダプタを監視します. シングルブレーク回路ブレーカをテストするために、トップカバーにDINレールが取り付けられたテストパネル。 独立したハウジング（PTE-FCD）でも利用可能 PTE-FCB / PTE-FCDは、モニタ入力の感度を効果的に低減するために使用することができます。 モニタ入力はリレーの動作を検出し、PTE-100-C、PTE-50-CE、PTE-50-CET、LETでテストするときにクロノメーターを停止（または開始）します。この タイマーは、モニタ部にかなりの電圧が現れたときに停止するようにプログラムできます。 単極 MCB（小型サーキットブレーカ）でトリップ時間を測定する場合、これは好ましい方法です。これは、単極であるため、トリップ動作の検出に使用できる関連する「ドライ」接点がないためです。 MCB 全体にトリップ電流を注入し、トリップすると印加された電圧がその極全体に現れます。 PTE-FCDは、閉じたMCB 全体の電圧降下も存在するため必要であり、モニタをアクティブにするほど重要であり、MCBがトリップする前にクロノメータを断固として停止し、テストが不可能になるためです。 PTE-FCDを使用すると、「トリップ電圧」の検出に影響を与えることなく、モニタによって検出されなくなるまで、この「非トリップ」電圧を減衰させることができます。 特定の MCB 用に調整したら、テストを進めることができます。 PTE-FCDは、PTE-100-Cのカバーの内部に取り付ける、PTE-FCBオプションアクセサリの不可欠な部分です。 しかし、その機能は、PTE-100-C 以外のテスト装置（LETなど）を使用して単極 MCBまたは同様のトリッピング装置をテストする必要がある他のお客様にも役立ちます。
