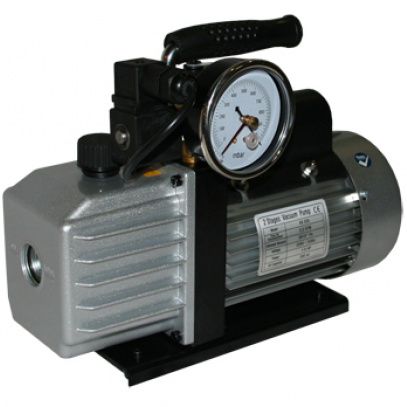

回転翼真空ポンプ EVD-VE series

潤滑2段コンパクト

EVD-VEシリーズ EVD-VEシリーズは、お客様の投資に高い価値をもたらします。 Eurovacuum EVD-VEシリーズポンプは、オイル再循環、シングルまたはダブルステージ、空冷および直接駆動です。 彼らは設計がコンパクトで、非常に優れた究極の真空に達します。 冷却水が不要な空冷により、設置が容易。 ポンプは直接駆動されるため、ベルトは必要ありません。 これらは、標準バージョンと真空安全弁とポンプ入口にマノメータを備えたSVバージョンで入手可能です。 特別な要求に応じて、凝縮性ガスをポンピングするためのガスバラストバルブを備えたバージョンでも供給することができます。 動作原理 オイル密閉式ロータリーベーンポンプは、ロータリーベーンプリンシパルに従って作動します。 ロータはポンプシリンダ内に偏心して配置され、スライドベーン用の機械加工スロットがあります。 回転の遠心力は、ベーンをこれらのスロットからシリンダーの壁に向かって押し出しました。 ガスは圧縮され、ポンプの第2段階（二段ポンプ）または排気（単段ポンプ）に直接押し込まれます。 第2段階は、第1段階と同じ働きをします。 第2段階の排気側では、ガスは排気バルブに対してポンプオイルハウジング内に圧縮される。 オイルは、シールと潤滑のためにオイルポンプによってシリンダにオイルポンプによって一貫して供給されています。
