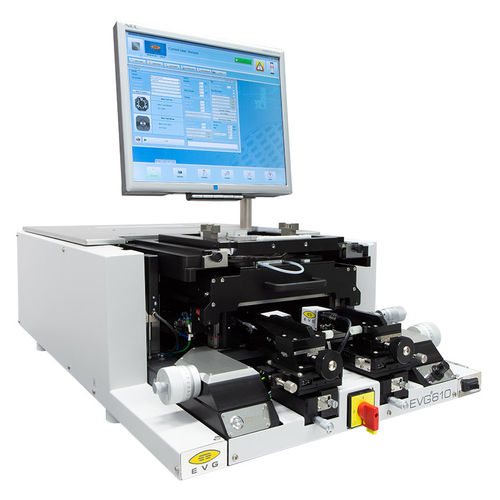

EVG610ボンドアライメントシステムは、ウェーハとウェーハのアライメントを最大150 mmまで対応するように設計されています。 EVグループのボンドアライメントシステムは、底面顕微鏡による手動高精度アライメントステージを提供します。 EVGのボンドアライメントシステムの精度は、MEMS生産および3D統合アプリケーションなどの新興分野で最も要求の厳しいアライメントプロセスに対応します。
特長
EVG® 501およびEVG® 510ボンディングシステムに最も適した
ウエハおよび基板サイズ最大150/200 mm
手動高精度アライメント段
手動式下面顕微鏡
Windows® ベースのユーザーインターフェイス
完璧なマルチユーザーコンセプト(ユーザーアカウントの数に制限はありません、様々なアクセス権、異なるユーザーインターフェイス言語)
最小の設置面積を備えたデスクトップシステム設計
赤外線アライメントプロセスをサポート
研究開発およびパイロットライン生産のための最適な総所有コスト (TCO)
技術データ
システム構成
デスクトップ
システムラック:オプション
バイブレーション絶縁:パッシブ
アライメント方法
裏側アライメント:± 2 µm 3 σ
透明アライメント:± 1 µm 3 σ
IR アライメント:オプション
アライメント段階
精密マイクロメーター:マニュアル
オプション:電動マイクロメーター
ウェッジ補正:自動化
---
