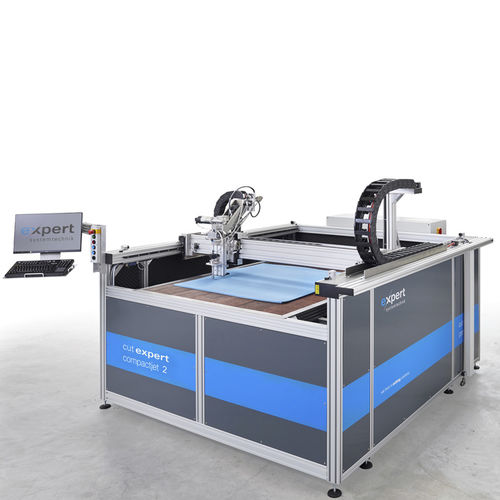

チャージレス ウォータージェット切断機 cut expert compactjet 2プラスチック用フェルト用カーボンファイバー用
お気に入りに追加する
商品比較に追加する
特徴
- 切断方法
- チャージレス ウォータージェット
- 切断材料
- プラスチック用, フェルト用, カーボンファイバー用
- 切断製品
- 発泡パネル用, 梱包用, PU軟質フォームブロック用, カーペット用, ガスケット用, ベルト用, オーニング用, プラスチックバッグ
- 制御タイプ
- CNC
- 用途
- 産業用, 自動車産業用, 航空用, 加工産業用, 船舶製造用, プラスチック産業用, 内装材用, 整形外科用
- 構成
- ブリッジ, シングルヘッド, 2D, 3軸
- その他の特徴
- モジュラー, CE, 高速, 精密, 高性能, 木工ジョイント用, プログラム可能, 小温熱効果, 全閉, 高生産性, 45°, 小型部品用, 工業用布, スモールカーフ, 小径用
- X軸移動距離
最少: 1,000 mm
(39.37 in)最大: 6,000 mm
(236.22 in)- Y軸移動距離
最少: 1,000 mm
(39.37 in)最大: 3,000 mm
(118.11 in)- Z軸移動距離
最少: 50 mm
(2 in)最大: 250 mm
(10 in)- 最大切断高さ
最少: 50 mm
(2 in)最大: 250 mm
(9.8 in)- 切断速度
1.167 m/s
(3.829 ft/s)- 加速度
最少: 1 m/s²
(3 ft/s²)最大: 5 m/s²
(16 ft/s²)- 作動圧力
最少: 3,800 bar
(55,114.34 psi)最大: 4,000 bar
(58,015.1 psi)
詳細
cut expert compactjet - 純水ジェット技術を用いた多機能CAMカッティングシステムによる2Dカッティング
製品の特徴
- 適用分野：発泡体、プラスチック、テクニカルテキスタイル、その他の平らで柔軟性のある非金属素材の切断
- 様々なサイズの切断領域。SとM、必要に応じてカスタムサイズも可能
- カッティングテーブル1台
- 1つのカッティングブリッジと1つのカッティングヘッド
- 単層または複数層を切断
強み、付加価値
- 平板状の素材やロール状の製品に最適
- 最大70m/minの高速切断により、短い切断時間を実現
- 高い切断精度
- 環境に優しいウォータージェット技術
- 約0.2 l/minの超低水量
- 穴や輪郭などの形状の影響を受けない
- 切断部が完全に密閉されているため防音効果がある
- 洗浄が容易
- モジュラーデザインにより、容量の増加に対応した拡張が可能
技術詳細
カッター
- 最大70 m/minの切断速度を実現する高ダイナミックなサーボドライブ
- 最大5 m/s²の加速性
- 繰り返し精度：±0.2mm
- 切削工具：直径0.08～0.25 mmのウォータージェットノズル
- 1つのカッティングブリッジに1つのカッティングヘッド。
必要に応じて拡張可能
- カッティングテーブル1台、テーブル中央部へのアクセスが容易
- カッティングテーブルはスチール製ハニカム構造で覆われており、スプラッシュバックプロテクターを装備
- 排水口付きのステンレス製水受け皿
- カッティングゾーンの防音カバー
- ステンレス製アルミニウムプロファイルシステムのマシンフレーム
- CE準拠
ハードウェア
- 最新版のMicrosoft Windowsを搭載したエキスパートPC
ソフトウェア
- ライセンス（カッター1台分
- PCベースのNC制御ソフトウェア
---
