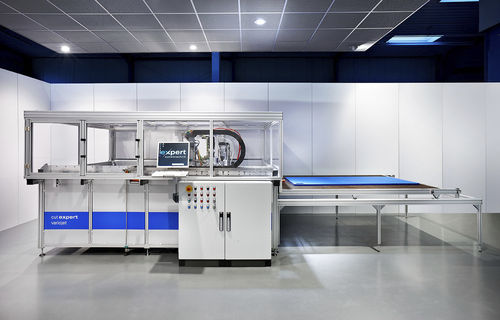

チャージレス ウォータージェット切断機 cut expert variojetプラスチック用テキスタイル革用
お気に入りに追加する
商品比較に追加する
特徴
- 切断方法
- チャージレス ウォータージェット
- 切断材料
- プラスチック用, テキスタイル, 革用, フェルト用, 複合材料用, ガラス繊維用
- 切断製品
- 梱包用, 発泡パネル用, 音響パネル用, オーニング用, PU軟質フォームブロック用, カーペット用, 接着テープ, 多層ファブリック用, プラスチックバッグ, 帯状テキスタイル用, ガスケット用, ベルト用, 造船材料用
- 制御タイプ
- CNC
- 用途
- 食品産業用, 産業用, 自動車産業用, 航空用, 医療用途, 加工産業用, 船舶製造用, 靴産業用, プラスチック産業用, 内装材用, 整形外科用
- 構成
- コンパクト, ブリッジ, シングルヘッド, マルチヘッド, 3軸
- その他の特徴
- モジュラー, 高精度, 高速, 精密, CE, 高性能, プログラム可能, 組み合わせ式, 小径用, 重量物用, 工業用布, 45°, 木工ジョイント用, 全閉, 高生産性
- X軸移動距離
2.4 mm
最少: 1,000 mm
(39.37 in)最大: 2,400 mm
(94.49 in)- Y軸移動距離
1,600 mm
(62.99 in)最少: 1,000 mm
(39.37 in)最大: 1,600 mm
(62.99 in)- Z軸移動距離
250 mm
(10 in)最少: 50 mm
(2 in)最大: 250 mm
(10 in)- 最大切断高さ
250 mm
(9.8 in)最少: 50 mm
(2 in)最大: 250 mm
(9.8 in)- 切断速度
70,000 mm/min
(45.932 in/s)- 繰り返し切断精度
0.2 mm
(0.0079 in)- 加速度
最少: 1 m/s²
(3 ft/s²)最大: 5 m/s²
(16 ft/s²)- 作動圧力
4,000 bar
(58,015.1 psi)最少: 3,800 bar
(55,114.34 psi)最大: 4,000 bar
(58,015.1 psi)
詳細
純水ジェット技術を用いた多機能CAMカッティングシステムによる2Dカッティング
- 適用分野：発泡体、プラスチック、テクニカルテキスタイル、その他の平らで柔軟な非金属材料の切断
非金属材料の切断
- 様々なサイズのカッティングエリア。S、M、L、XL、必要に応じてカスタムサイズも可能
- 可動式のカッティングテーブル1台、オプションでカッティングテーブル1台追加して拡張可能
- 1つのカッティングブリッジと1つのカッティングヘッド、複数の同時操作カッティングヘッドに拡張可能
- シングルまたはマルチレイヤーをカット
強み、付加価値
- ロール状の製品や平らなシート状の素材に適している
- 最大70m/minの高速切断により、短い切断時間を実現
- 高い切断精度
- 環境に優しいウォータージェット技術
- 約0.2 l/minの超低水量
- 穴や輪郭などの形状の影響を受けない
- バキュームが不要
- 切断部が完全に密閉されているため防音効果がある
技術詳細
カッター
- 最大70 m/minの切断速度を実現する高ダイナミックなサーボドライブ
- 加速度は最大5 m/s²。
- 繰り返し精度：±0.2mm
- 切断ツール：直径0.08～0.25 mmのウォータージェットノズル
- カッティングブリッジ1個、カッティングヘッド1個、必要に応じて拡張可能
- カッティングテーブル1台、テーブル中心部への360度アクセス、必要に応じて拡張可能
- カッティングテーブルはスチール製のハニカム構造で覆われており、スプラッシュバックが付いています。
- CE準拠
ハードウェア
- 最新版のMicrosoft Windowsを搭載したエキスパートPC
ソフトウェア
- ライセンス（カッター1台分
- PCベースのNC制御ソフトウェア
---
