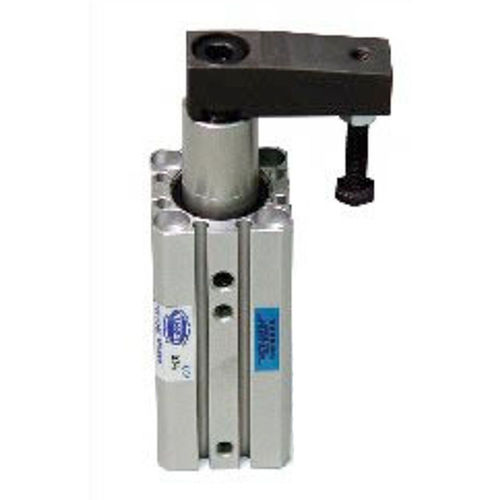

空気圧式締め具 SC
スイングコンパクトアルミニウム製

空気圧式締め具
空気圧式締め具
お気に入りに追加する
商品比較に追加する


特徴

タイプ
空気圧式
その他の特徴
スイング, コンパクト, アルミニウム製

詳細

ワークを確実に保持する小型シリンダー SC、FML、FHLスイングクランプは、シリーズにより空気圧または油圧で動作し、いくつかの動作タイプがあります。耐久性に優れたSCシリーズの複動式スイングクランプは、位置検出用の標準マグネットピストンとワーク保護機能を備えています。SCシリーズのクランプアームには調整ボルトが内蔵されており、FMLシリーズとFMHシリーズには片側または両側のクランプアームがあります。 クランプアームはワークから離れる方向に直線的に伸びるため、ワークの出し入れに十分なスペースを確保できます。アームは90度回転して全伸長し、収納時には90度スイングします。時計回りの回転にはモデルコードRを、反時計回りの回転にはモデルコードLをお選びいただけます。クランプアームがワークピースの上に配置されると、直線的な経路をたどってクランプ力を加えます。 SCシリーズスイングクランプは圧縮空気または石油系作動油、FMLシリーズは圧縮空気、FHLシリーズは油圧で作動します。 主な仕様 - 理論出力は最大483ポンド(伸長時)、ピストンロッド20mm、ボア63mm、100psi。 - マグネット式、標準アルミニウム合金ピストン - 調整ボルト付きクランプ・アーム - クランプアーム位置決め用4つのロッドエンドフラット - 硬質アルマイト合金ハウジング - 硬質クロムメッキ炭素鋼ピストンロッド - ブナNバンパーとピストンシール

---

ビデオ

カタログ

*価格には税、配送費、関税また設置・作動のオプションに関する全ての追加費用は含まれておりません。表示価格は、国、原材料のレート、為替相場により変動することがあります。
