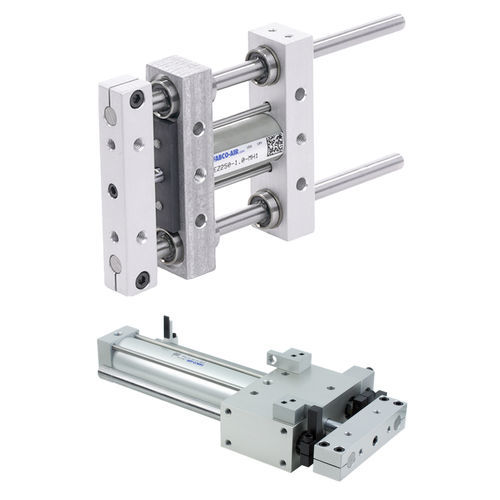

スライドリニアガイド EZ series
ステンレススチール製アルミニウム精密

スライドリニアガイド
スライドリニアガイド
お気に入りに追加する
商品比較に追加する


特徴

技術
スライド
その他の特徴
ステンレススチール製, アルミニウム, 精密, 調整可能, 空圧
レ-ルの長さ

最大: 30 in

最少: 0.5 in

積載量

最大: 1,290 N

最少: 5.8 N

詳細

高精度と耐久性を備えたシンプルな交換スライド 高精度モーションのリニアスライドを設計する場合、耐久性を犠牲にすることが予想されます。当社のSEシリーズおよびEZシリーズのシングル/ダブルベアリングブロックリニアスライドは、このようなトレードオフを解消します。 SEシリーズのリニアスライドは、中程度の側方荷重を必要とする装置向けのEZシリーズの省スペースバージョンで、両端に4つのリニアボールベアリングを内蔵したベアリングブロックを搭載しており、遊びのない精密なモーションを実現します。 頑丈で費用対効果の高いEZシリーズスライドは、ねじり荷重に耐えるため、内蔵エアシリンダーの両側にガイドシャフトを配置し、ストロークが大きくなるにつれてベアリングの間隔を広げて、優れた耐荷重性を実現しています。SEスライドとEZスライドを組み合わせることで、カスタム2軸EZユニットを作成することができ、最大限の柔軟性を発揮します。 各シリーズは、ハードコートアルミニウムシリンダーチューブ、ハードクロムメッキ303ステンレススチールピストンロッド、ケース硬化研磨またはステンレススチールガイドシャフトを含む頑丈な設計となっています。 主な仕様 特徴 - 幅広いサイズ - 省スペース設計(SEシリーズ) - ハードコートアルミシリンダーチューブ - 硬質クロムメッキ303ステンレスピストンロッド - ブナN Uカップロッドおよびピストンシール(バイトンも使用可能) - ガイドシャフトは、ケース焼入れ研磨またはステンレススチールから選択可能

---
