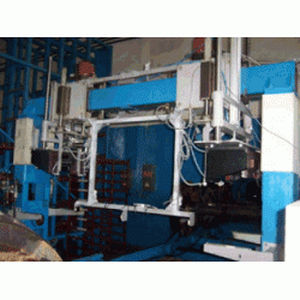

幾何学模様測定システム GEOPAR

光学レーザー自動

このシステムは、鉄道/車輪ショップ、ワゴンデポ、およびホイールペアの修理および収集ワークショップで行われる着信および発信の検査の過程で、ワゴンのホイールペアの27の幾何学的パラメータの自動測定を行うために設計されています。 制御方法 全てのパラメータの測定は、中心に回転するように固定されたホイールペアの1 回転中に非接触技術によって行われる。 転がり面の輪郭と車輪の寸法は、LDE2Dレーザースキャナを使用して測定します。 車軸ジャーナル直径の精密測定は、LCE 光学マイクロメータによって行われます。 その他のパラメータは、LDE-HS 三角測量レーザセンサで測定されます。 制御下の パラメータ: 丸み外し、目的のプロファイルからのロールサーフェスカウンツアーの偏差、ホイールフランジパラメータ、ホイールトレッドの幅と厚さ、回転面の欠陥、およびホイール分離距離。 アクスルジャーナルパラメータ: 第 1 軸受と第 2 軸受の下の平均直径、外側の丸みおよびテーパ。 車軸パラメータ：前輪シート部品の直径と楕円度、ホイールシートの直径、車軸の中央部分
