アキシャル電子素子リードフォーマー F-1B/1

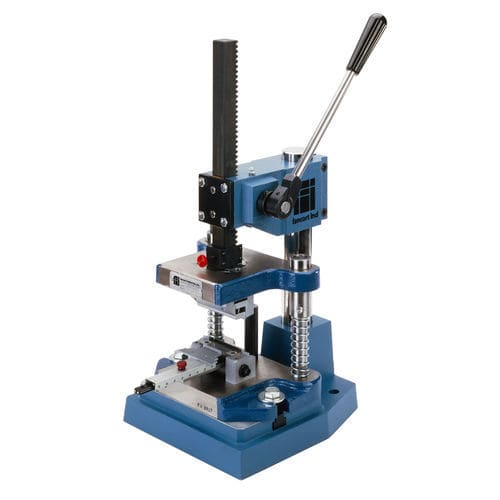

当社の基本的な調整可能な片面SMTリード成形システム。 このツールは、SMTフォーム上のほとんどの寸法を調整することができますが、足は固定されます。 このユニットは、短期から高品質の生産に最適な優れたエントリーレベルのマシンです。 このシステムには3つの標準バージョンがあります。 カスタムシステムは、要求に応じて引用されます。 F-1B/1は、最大2-1/2インチ x 2-1/2インチの部品を処理できる標準工具で、成形線の上下に最大0.150のボディ厚みがあります。 F-1B/1/SPは、成形ラインの上下に最大0.350のボディ厚さと2-1/2"x2-1/2"までの部品を扱うことができる特別なツールです。 F-1B/1Tは、厚いパッケージを処理するために、成形ラインの上下に最大0.400のボディ厚さと2-1/2"までの部品を扱うことができる特別なツールです。 このツールの特殊なカスタマイズされたバージョンでは、成形線の上の.500を処理できることがあります。 F1B/1-4は、成形線の上下に最大0.150のボディ厚さと4「x 4"までの部品を扱うことができる大きなツールです。 特徴： 片面ユニバーサルツールF-1B/1は底面ろう付け部分を処理します。 *オプションの3300ハンドプレスに表示されています。ツールはハンドプレスまたは5000Lエアプレスのいずれかに取り付けられます 固定フット メッキで、 ほぼすべてのフラットパッケージにSmtのガルウイングフォームを錆びないようにします。4面2面で、すべてを変えます。寸法。 詳細については、図面を参照してください。 リニアスライドで調整可能なバックストップは、パッケージケースを平行に保持し、正確な登録を可能にします。 特殊オプション厚肉部品用ホールドダウンおよびバックストップ すべてのモデルは、オプション部品でトップろう付け、サイドエグジットまたはボトムろう付けパッケージを処理します。
