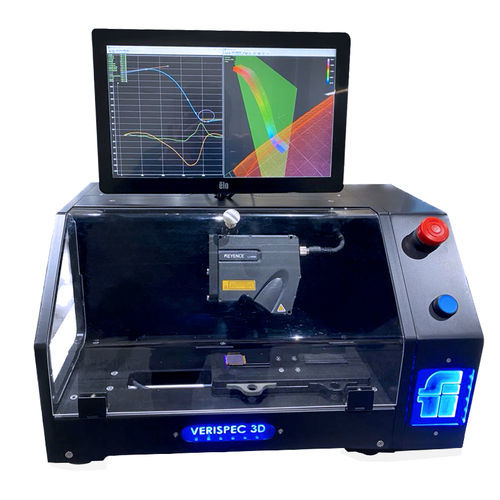

3D検査機器 Veri-Spec 3D

レーザービデオ ビジョンロボット

ファンコートのSMTガルウィングリードフォーミング用高解像度/高精度3D画像検査システム、Veri-Spec 3Dをご紹介します。Veri-Spec 3Dは、新しいパーツを数秒で導入できるフル機能のHMIを使用しています。オプションとして、内部および/または外部データベースへのデータロギング、ロボットFancort Tinning CellおよびSmartFlexへのシームレスな統合があります。 SMT Vision検査ステーションは、フラットパックまたはクワッドフラットパックを受け取り、ユーザーが入力した一連のパラメーターに基づいてリードを自動的に検査することができます。これは、まったく新しいパッケージを検査システムに導入し、数秒で検査できるようになることを意味する。 3D画像検査システムは、ユーザー定義の公差に基づいて部品を検査できます。レシピはパッケージの寸法と公差設定を保存できるため、ワンクリックでパーツを変更できます。 ユーザーインターフェース ユーザーインターフェースは、シンプルな「GO/NO-GO」表示、または高度な測定表示や視覚化を設定することができます。 データロギング すべてのプロセスデータは、ローカルまたはリモートでSQLサーバーに記録できます。ロギングオプションは、顧客に関連するデータのみを含むように選択できます。 - 測定値 - プロセス設定と値 - 3D点群データ - 部品番号とカスタムデータ プロセス制御 さまざまな要因の影響下でのプロセスの安定性を追跡するための、表示可能な管理図。 高精度ラインスキャナー/レーザースキャナー 最小分解能4μm、繰り返し精度0.4μm（高さ）/0.5μm（幅）のスキャナーです。 リード加工検査装置 反射率の高い表面のノイズ問題を軽減するために、各リードを個別に処理します。スキャンデータを損なうことなくノイズを除去します。
