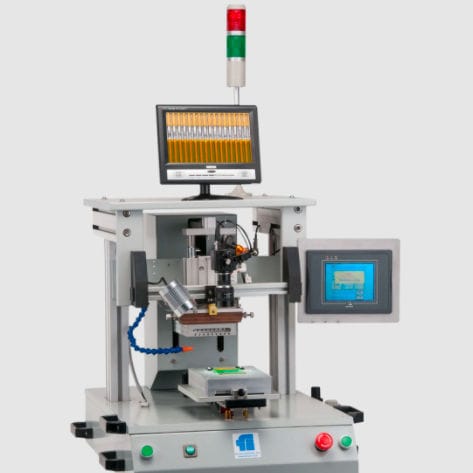

リフローはんだ付け機 PHM 2-2

自動真空手動式

システム仕様 システムPHM 1-1 寸法 840mm(D)×790mm(W)×280mm(H) 重量 120kg ワークテーブルタイプ ロータリー バキューム 2セット エア供給 0.4～0.6MPa 消費電力 AC 110V、60Hz、15A以下 作業領域 50mm x 200mm（通常）：250mm x 200mm（最大 最大熱線面積 400 mm2 最大熱線長さ 100mm（通常時 荷重範囲 30 N @ 0.09 MPa ～ 600 N @ 0.6 MPa 熱電対ストローク 50 mm 作動方式 空気圧 温度範囲 1°C インターバル アイドル 0～150°C プレヒート 0～500°C リフロー 0～500°C 時間帯 1秒インターバル プリヒート 0～200秒 リフロー 0～200秒 加熱速度制御 8種類の選択 プログラム可能なヒートプロファイル 4つの内部メモリ 熱電対冷却空気 熱電対冷却用 圧縮空気 4～6バール 真空フローレート 24 L/min Max 電源 220または110V（工場出荷時設定 重量 正味91kg、総重量159kg アライメント方法 CCDカメラによる目視（オプション 製品フィクスチャ 2セット テーブル回転方式 手動（HSM 2-1）、空圧（HSM 2-2) 標準作業領域 200mm x 150mm 最大作業領域 200mm x 260mm 温度範囲 50°～400°C 温度精度 ±1°C ボンドタイマー（選択可能） 0～5秒、0～12秒、0～30秒 ボンドエア圧力 1.2～6.0バール（0.1～0.6MPa) 圧力精度 ±0.5バール（±0.05MPa 最大接着力 最大1,175N（オプションで最大3,900Nまで対応可能
