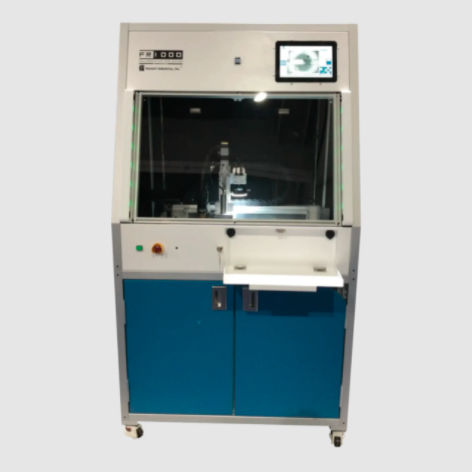

自動ルーター FR-1000

XYZ軸高速空圧式

ファンコートのFR-1000スタンドアローンコラボレーティブPCBルーターマシンをご紹介します。このマシンは、信頼性の高い正確なデパンリングに必要な機械的特性を備えた、中量のPCBデパンリングに対応する低コストソリューションとして特別に設計されました。 FR-1000は、最大450mm x 450mm、最大3mm厚の基板を切断することができます。 大型パネルサイズ：450mm x 450mm。 強力なガントリーシステム。 簡単なビジョンジョグとティーチプログラム 省スペース化を実現 Vacフィルターによる超クリーンなオペレーション フィデューシャルマークのビジョンアライメント ビジョンベースのバーコードとパターン認識プログラムの選択 米国Fancort Industries社製で、1年間の保証付き。 ビットの交換が簡単にできるクイックリリース フィクスチャは、標準ではユニバーサルフィクスチャとして装備されていますが、専用ツールを簡単に取り付けることができ、様々な環境下で迅速な切り替えが可能です。 オプションの空圧式自動ドアは、協働ロボットやオペレーターによる材料の出入りをサポートします。 マニピュレーター 構成。X軸、Y軸、Z軸 マニピュレーターの繰り返し精度：±0.02mm。 ルーティング機能 非加工速度：800 mm/s ルーティング速度：最大25mm/s（素材、切削品質、工具径により異なる 再現性<±0.02mm 直線、曲線、補間されたプロファイル。 ワークステーション パネルの位置専用のフィクスチャープレートを追加可能なアジャスタブルフィクスチャ。 ローディング手動または協働ロボットによるローディング パネルサイズ：450mm x 450mm パネルの厚み：0.5mm～3.0mm。 スピンドルシステム スピンドルモーター350Wハイパワースピンドル 最高回転数：60,000rpm ツールチェンジマニュアルツールチェンジ ルータービット：シャンクサイズ3.175mm（1/8インチ）。
