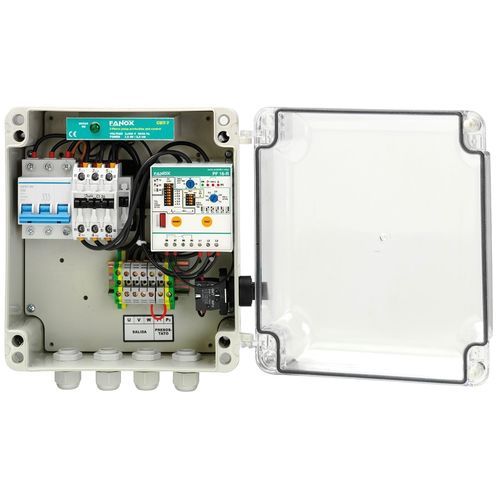

三相保護パネル CBT series

潜水ポンプ用

- モーターの加熱・冷却サイクルを熱的に記憶します。 - ウェルフィリング時の自動リセット。2分から75分まで調整可能。 - トリップ原因表示 - 圧力スイッチ、ブイ、プログラマーなどの制御点。 - サーキットブレーカー3Pまたは3P+N、PF-R電子リレー、コンタクター、LED、オン/オフスイッチを含む。 - 金属筐体のモデルには、電圧計、電流計、φ計も含まれます。 ファイの余弦（Cos φ）は、電圧と電流の強弱の位相角の余弦値である。これは、全負荷運転中のモーターでは1を少し下回る値から、ドライ運転時にはほぼ0になるように振動する。 そのため、ドライ運転時にはcosφは大きく低下します。この減少をFANOXの三相保護盤に搭載されたPF-Rリレーが監視し、調整値以下になるとポンプを停止させ、損傷から保護します。 保護機能 - アンダーロード - オーバーロード - 位相アンバランスまたは位相損失 - フェーズシーケンス - ショートサーキット
