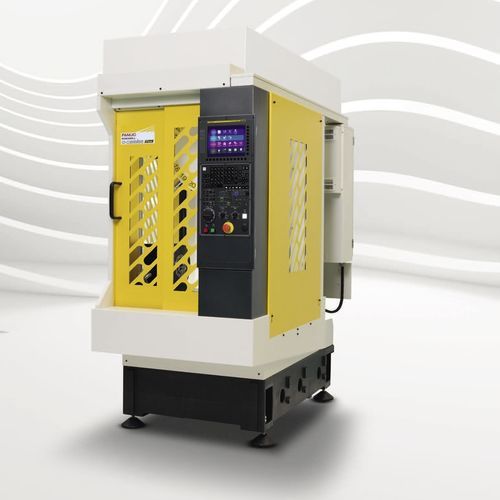

3軸フライス盤 α-D21SiB5 series縦型BBT30SK30
お気に入りに追加する
商品比較に追加する
特徴
- 軸の数
- 3軸
- 主軸の方向
- 縦型
- スピンドル
- BBT30, SK30
- ツールステーション数
- 21ツール
- 応用
- 小型部品用
- その他の特徴
- コンパクト, 高性能, 高精度
- X軸移動距離
最大: 300 mm
(11.81 in)最少: 0 mm
(0 in)- Y軸移動距離
最大: 300 mm
(11.81 in)最少: 0 mm
(0 in)- Z軸移動距離
最大: 330 mm
(12.99 in)最少: 0 mm
(0 in)- 回転速度
10,000 rpm, 24,000 rpm
(62,832 rad.min-1, 150,796 rad.min-1)- 出力
最大: 14.2 kW
(19.31 hp)最少: 5.5 kW
(7.48 hp)- X軸の移動速度
30,000 mm/min
(20 in/s)- Y軸の移動速度
30,000 mm/min
(20 in/s)- 最大テーブル積載量
200 kg
(441 lb)- 最大ツール重量
3 kg
(6.6 lb)- 位置決め精度
0.006 mm
(0.00024 in)- 繰返し精度
0.004 mm
(0.00016 in)- ツール交換時間
1.6 s
- 総重量
最大: 2,200 kg
(4,850.17 lb)最少: 2,000 kg
(4,409.25 lb)
詳細
小型部品の最大加工性能
省スペースで高精度な加工を実現する理想的なソリューションです。サイズに応じて複数のパーツをクランプでき、マルチツールスピンドルを搭載したこのショートストロークモデルは、時計、宝飾品、ライフサイエンス、エレクトロニクスメーカーなどに最適な加工ソリューションです。
---
