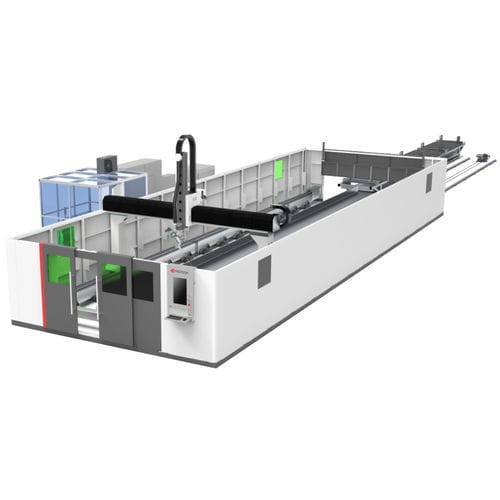

レーザー切断機 STCS Series
金属用形材CNC

レーザー切断機
レーザー切断機
レーザー切断機
お気に入りに追加する
商品比較に追加する


特徴

切断方法
レーザー
切断材料
金属用
切断製品
形材
制御タイプ
CNC
用途
金属製作用, 加工産業用
その他の特徴
自動, 高効率, 三次元, 建設用鋼鉄
X軸移動距離

13 m
(42'07" )

Y軸移動距離

2 m
(6'06" )

Z軸移動距離

900 mm
(35 in)

最大切断高さ

30 mm
(1.2 in)

切断速度

60 m/min

レーザー出力

最少: 6,000 W

最大: 20,000 W

繰り返し切断精度

0.03 mm, 0.05 mm
(0.0012 in, 0.002 in)

詳細

構造用鋼の二次加工は現在、手作業による切断と穴あけが主な方法であるため、大型部品は主に板組溶接で生産されている。鋼材を溶接加工する工程では、切断工程の後、組み立てが行われる。そのため、全工程の効率が悪く、手作業が煩雑で、精度が低いという特徴がある。しかし、この問題を解決する新技術が登場しつつある。 本製品は、構造用鋼材の専用加工機として、鋼構造物業界における各種形鋼(H形鋼、溝形鋼、山形鋼、T形鋼など)の三次元切断に適している。鉄骨構造産業、エンジニアリング機械、電力産業、造船(船舶フレーム)産業、鉄鋼産業、道路橋梁産業、倉庫、重機などの各種大スパンの工業プラントやプレハブ建築物などの鉄鋼部品の加工産業で広く使用されています。 - 設計の最適化 デュアルステーション設計、2つの平行キャリッジが相互作用し、同時に切断し、ロードし、自動的に処理を実行する位置を見つける; - 構造的保護 切断エリアは完全に囲まれて保護され、安全性と整然としたレイアウトを確保します; - プロセスの最適化 荷積み、荷降ろしと切断エリアが分離され、手動操作と切断プロセスも分離される; - 安全性と効率性 リフティングの衝突と人身安全のリスクがなく、ローディングとクランプの待ち時間がない;

---
