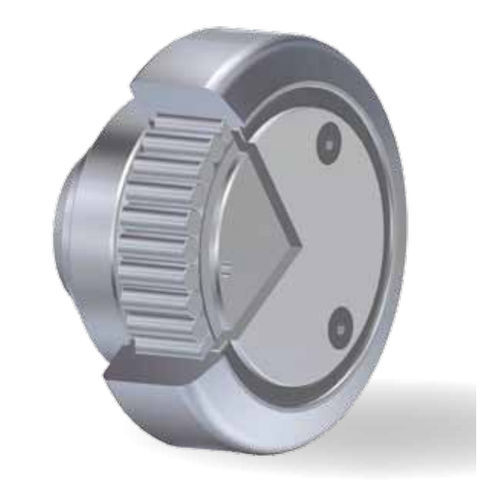

円筒ころ軸受 2.2 series

垂直方向ゴム複合機

図面はFARO調整式複合軸受と偏心ピンの詳細を示しています。 最も重要な特徴は 1.偏心ピンの両端に直線状のローレット加工を施し、回転を防止している。 2.偏心量は軸受サイズにより0.75mmから2.5mmまである。表は h寸法（軸受幅）の最小値と最大値を示している。この範囲には10個の中間段差が含まれます 3.両軸受のシールシステムは、「長寿命」潤滑を保証するゴム製シールでできています。 ベアリングの調整は、次のような簡単な操作で行えます。 - フロントワッシャーの分解（シールの分解やロールからのボルトの抜き取りは必要ありません。） - 偏心ピンとサイドガイドローラの引き抜き、回転、挿入 - フロントワッシャーに組み付ける。 表示と寸法の異なる特殊軸受も製作可能です。
