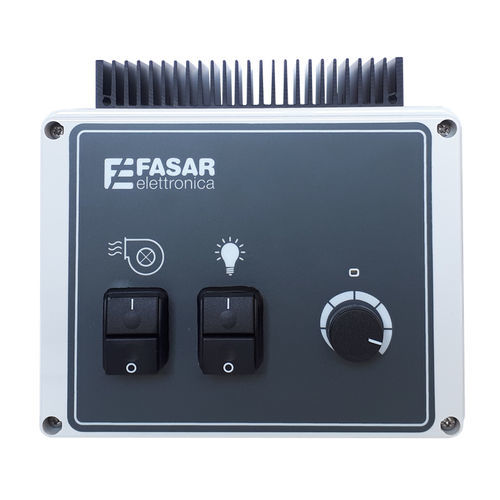

扇風機用速度コントローラー FE1024

単相誘導アナログ

インバータをモータと電源に接続図に示すように接続した後、専用スイッチでモータと照明を点灯させ、正しく動作することを確認してください。 前面パネルにあるツマミを操作することにより、モータの回転速度を連続的に調整することができます。ツマミを時計方向に回すと、回転速度がエンドランで最大値に達するまで増加し、ツマミを反時計方向に回すと、回転速度がエンドランに達する数度手前でモータが停止するまで減少します。エンジン点火から数秒後、ガスソレノイドバルブが作動します。ソレノイドバルブのON/OFFは専用LEDのON/OFFで知らせます。モーターのスイッチを切ると、電磁弁は直ちにオフになります。2つのトリマーでモーターの最低速度と最高速度を設定できます。モーターの速度を設定するには、モーターがオンの状態で、モーターが停止するまでノブを反時計回りに回し、希望の最低速度に達するまでトリマー MIN を操作します。 次に、ノブを時計回りにリミットスイッチに達するまで回し、MAX トリマーを希望の最高速度に達するまで回します。以上の調整でインバーターの使用準備は完了です。モーターへの負担を軽減するため、加速と減速のランプは、イグニッションとシャットダウンの両段階、または速度変化の過渡期で実行されます。インバータには冷却ファンが内蔵されており、電源スイッチを押すと自動的に作動します。スイッチでインバータの電源を切ると、冷却ファンも停止します。
