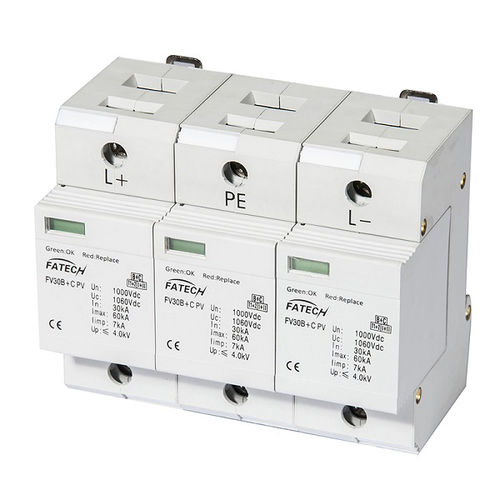

タイプ1避雷器 FV30B+C/3-1000 PV S

タイプ2クラス Iクラス II

1.説明 Fatech電子（中国）有限公司のDCサージアレスタは、最大1200Vdc、クラスI、クラスI + II、クラスIIのグリッドシステムの太陽光発電の保護に使用されます。これらのプラグ式直流避雷器には、リモートコントロール接点と点検窓が付いています。リモートコントロール接点付き、3極（Yタイプ）をお勧めします。 2.特徴 1）太陽光発電システムに使用される直流サージ保護装置です。 2)コア部品に放電容量の大きい金属酸化物バリスタ部品を使用しています。 3）サーモダイナミック制御断路器による信頼性の高い制御。 4）任意制御装置のための遠隔信号接点。 5)点検窓の赤い印による欠陥の徴候。 6）3極、Yのタイプ 3.電気変数 1) テストクラス IEC/EN/VDE: クラス I+II/B+C/T1+2 2) 保護モード+/----PE、-/+---PE、+/----- -/++。 3) ネットワークのタイプ太陽光発電システム 5) 最大放電電流（8/20μs）Imax：60kA 6) 公称放電電流（8/20μs） In：30kA 7)応答時間 tA: ≤25ns 8)推薦されたバックアップ ヒューズ: 160A 9）I/O接続：多芯線：6-35mm2 10) 取付け35mm 対称レール (EN50022/DIN46277-3) 11)操作の温度較差/湿気/高度: -40℃~+80℃/30%~90%/3000m 12)保護の程度：IP20 13) ハウジング材料UL94V0 14)断線インジケータメカニカルインジケータ（緑：OK、赤：交換） 15)リモート・コントロール接点：オプション 16) インパルス電流 (10/350us) Iimp: 7kA
