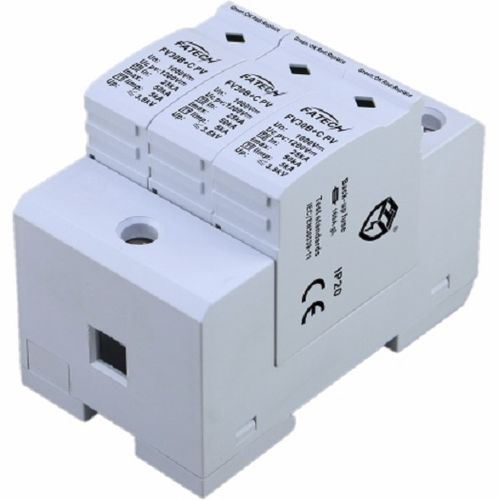

クラス I避雷器 FV30B+C/3-1000 PV S

クラス IIタイプ1 + 2遠隔操作信号

-直流サージ保護装置特に1000Vdc以下の太陽光発電システムに使用されます。 -コア部品は高放電容量の金属酸化物バリスタ部品です。 -サーモダイナミックコントロール断路器による信頼性の高い制御。 -制御装置用リモート信号接点付き -点検窓の赤い印による欠陥徴候。 モデル型番 FV30B+C/3-1000PV SPD保護 EN50539-11/IEC61643-31準拠 タイプ1+2 SPD取付タイプはEN50539-11/IEC61643-31に準拠。 クラスI+II 保護レベルはDIN VDE0675-6に準拠 B+C ネットワークタイプ 太陽光発電システムDC側 保護モード (+/-)-pe, (-/+)-pe 連続動作電流ICPV <20 µA 残留電流IPE DC ≤20 µA ≤500 µA ac 待機時消費電力 PC ≤25 mVA以下 最大放電電流（8/20μs）Imax 50 kA 公称放電電流（8/20μs） In 25 kA インプレス放電電流（10/350μs） Iimp 5 kA 電圧保護レベル Up ≤3.8 kV 絶縁抵抗Risol ＞1000 MΩ 応答時間 tA ≤25 ns以下 リモコン接点 YES 切断インジケータ メカニカルインジケータ (緑：OK、赤：交換） 接続ケーブルの最小面積 6mm2 接続ケーブルの最大面積 35mm2 設置場所 内部 取り付けタイプ 35mm DINレール（EN 60715に準拠 カラー グレー 保護等級 IP20 ハウジング材質 UL94V-0 周囲温度 -40°C ~+80°C 高度 ≤2000 m (平均海抜) 許容湿度 30%~90%
