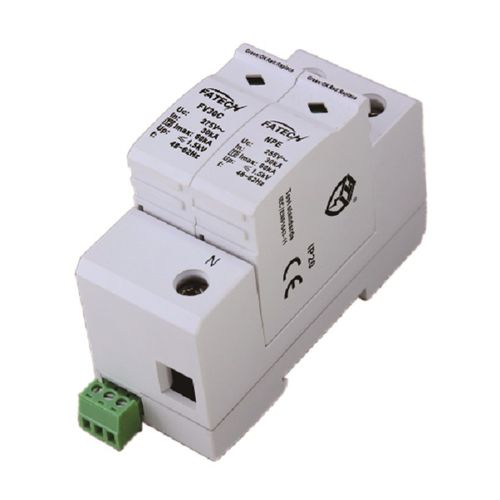

タイプ2避雷器 FV30C/1+NPE-385(S)

電源用遠隔操作信号異常表示

1.説明 FATECHクラスIIサージアレスタは、放電電流値が大きく、動作電圧が高く、TN-C、TN-S、TT、IT接地システムに適しています。カートリッジは差し込み式で、簡単に交換できます。これらの避雷器は、目視検査ウィンドウを備えているだけでなく、技術者に「カートリッジ交換」情報を送信することもできます。 2.特性 1）基本部分とMOV + GDTプラグイン式保護モジュールで構成されています。 2）境界1-2で雷保護ゾーンの概念で使用するため。 3) コア部品は高放電容量の金属酸化物バリスタ部品である。 4）低残留電圧とクイックレスポンス。 5)サーモダイナミックコントロール断路器による確実な制御。 6) 制御装置用リモート信号接点付き。 7)検査窓の赤いマークによる故障表示。 8) 保護モード --- L-N、N-PE 3.電気変数 1) テストクラス IEC/EN/VDE: クラス II/C/T2 2) ネットワークのタイプTT 3) 保護モードL-N、N-PE 4)公称電圧50(60)Hz Un: 220/380v〜。 5）定格電圧（最大使用電圧） Uc：385V~ 8)応答時間tA：L-N：≦25ns、N-PE：≦100ns 9)推薦されたバックアップ ヒューズ: 125A 10）I/Oの関係L-N: 多芯線:4-25mm2 11)マウント35mm対称レール (EN50022/DIN46277-3) 12)操作の温度較差/湿気/高度: -40℃~+80℃/30%~90%/3000m 13)保護の程度：IP20 14) ハウジング材料UL94V0 15)断線インジケーターメカニカルインジケータ（緑：OK、赤：交換） 16)リモート・コントロール接点：オプション
