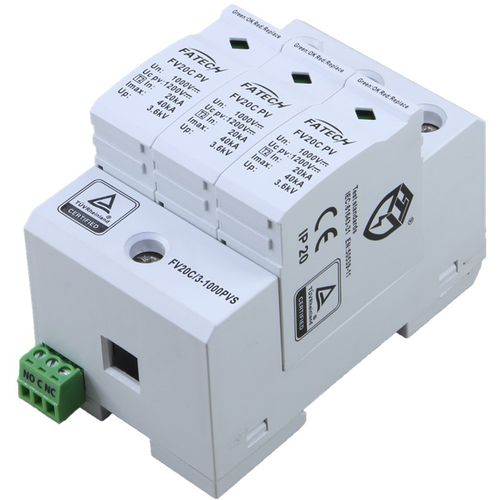

タイプ2避雷器 FV20C/3-1000PVS

クラス II遠隔操作信号太陽光発電設置用

-太陽光発電システムに使用される直流避雷器です。 -コア部品には放電容量の大きい金属酸化物バイリスタ部品を使用しています。 -サーモダイナミック制御断路器による信頼性の高い制御。 -制御装置用リモート信号接点付き。 -点検窓の赤いマークによる故障表示。 -3極、Yタイプ モデル番号 FV20C/3-1000PVS SPD保護 EN50539-11/IEC61643-31準拠 タイプ2 SPD取付タイプはEN50539-11/IEC61643-31に準拠。 クラスII 保護レベルはDIN VDE0675-6に準拠 C ネットワークタイプ 太陽光発電システムDC側 保護モード (+/-)-->pe, (-/+)-->pe, (+/-)-->(-/+) 短絡電流定格 ISCPV 100A 連続使用電流 ICPV <20 µA 定格負荷電流 IL 80 A 残留電流 IPE DC ≤20 µA ≤500 µA ac 待機時消費電力 PC ≤25 mVA以下 最大放電電流（8/20μs）Imax 40 kA 公称放電電流（8/20μs） In 20 kA 電圧保護レベル ≤3.6 kV 絶縁抵抗Risol ＞1000 MΩ 応答時間 tA ≤25 ns以下 リモコン接点 YES 切断インジケータ メカニカルインジケータ (緑：OK、赤：交換） I/O接続 ネジ端子：10-35mm2 接続バス 設置場所 内部 取り付けタイプ 対称レール (EN50022/DIN46277-3) カラー グレー 保護等級 IP20 ハウジング材質 UL94V-0 周囲温度 -40°C ~+80°C 高度 ≤2000 m (平均海抜) 許容湿度 30%~90%
