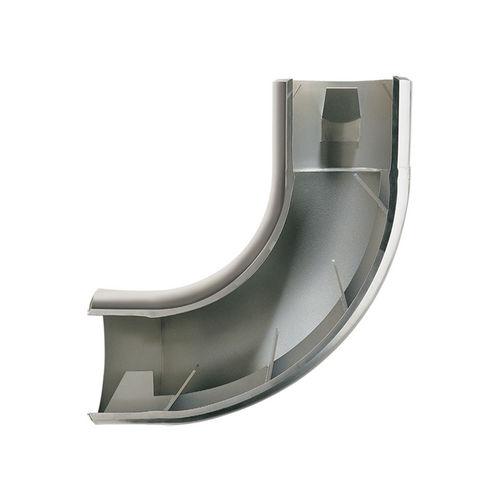

流量測定用流れ調整器 VORTAB® VEL 90°

VORTAB VEL 90°エルボ・フローコンディショナーは、配管やダクトのエルボ上流でよく発生するエルボやその他の障害物によって引き起こされる流量プロファイルの不規則性を、低圧力損失で解決します。ヴォレルと流量計の間に必要な直管はわずか直径3本です。 VELコンフィギュレーションは、新規および既存の配管システムに、完全でシンプルなエルボ交換を提供します。 用途 ポンプ効率と寿命の向上 直管が不十分な配管、または上流側の障害 温度と圧力の成層 ブロワー、コンプレッサー、バーナー、その他の重要なプロセス機器のプロセスコンディショニング ポンプの騒音とメンテナンスコストの削減 校正およびテストベンチの流量調整 再現性があり、対称でスワールのない流速プロファイルを必要とするプロセス 仕様 プロセス媒体 気体、液体、スラリー 構造材料 316Lステンレス鋼 炭素鋼 ハステロイC その他の材質もございます。 パイプサイズ 2インチ [51 mm］ 3インチ[76ミリメートル］ 4インチ[102ミリメートル］ 6インチ[152ミリメートル］ 8インチ[203ミリメートル］ 10インチ [254 mm］ 12インチ [305 mm］ その他のパイプサイズもございます。 パイプ・スケジュール スケジュール40 スケジュール80 利用できる他の管のスケジュール パイプ接続 溶接準備 フランジ、最大600ポンド定格 オスNPT、最大4インチパイプサイズ
