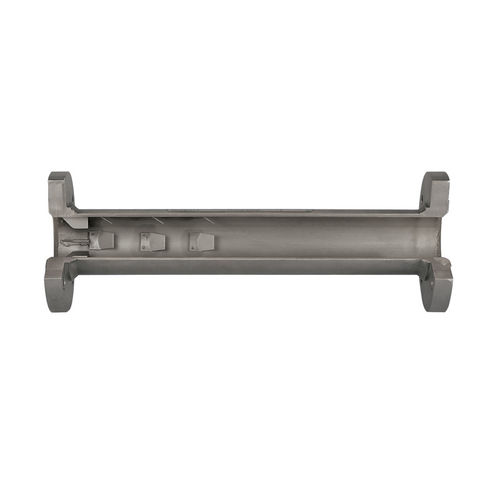

流量測定用流れ調整器 VORTAB® VMR

VORTAB® VMRメーターラン・フローコンディショナーは、エルボ、バルブ、ブロワー、コンプレッサー、その他配管やダクトによく発生する障害物による流量プロファイルの乱れを低圧力損失で解決します。 VMRより短い長さを必要とするアプリケーションには、VSRメーター・ラン構成が利用可能です。 用途 直管が不十分な配管 温度と圧力の成層 コントロールバルブ、ブロワー、コンプレッサー、バーナー、その他重要なプロセス機器のプロセスコンディショニング 校正およびテストベンチの流量調整 再現性があり、対称的でスワールのない流速プロファイルを必要とするプロセス 仕様 プロセス媒体 気体、液体、スラリー 構造材料 316Lステンレス鋼 炭素鋼 ハステロイC その他の材質もございます。 パイプサイズ 2インチ [51 mm］ 3インチ[76ミリメートル］ 4インチ[102ミリメートル］ 6インチ[152ミリメートル］ 8インチ[203ミリメートル］ 10インチ [254 mm］ 12インチ [305 mm］ その他のパイプサイズもございます。 パイプ・スケジュール スケジュール40 スケジュール80 利用できる他の管のスケジュール パイプ接続 溶接準備 フランジ、最大600ポンド定格 オスNPT、最大4インチパイプサイズ フローコンディショナーの長さ 2インチ：8パイプ径 3インチ以上：7パイプ径 フローメータープロセス接続： 0.75インチ、1インチまたは1.25インチメスNPT 1.25インチオスNPT ANSI 150ポンド、300ポンドまたは600ポンドのレイズドフェースフランジ
