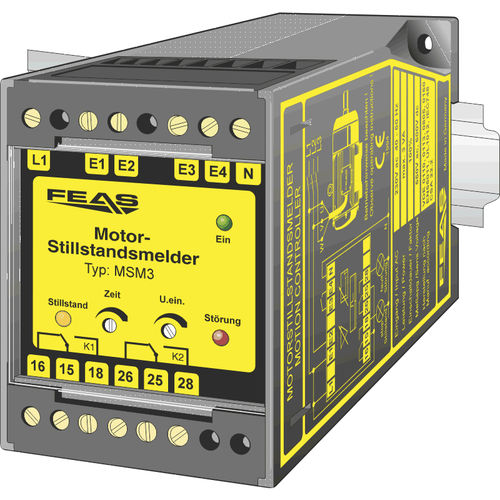

DC動作制御装置 MSM3

ACパーティション用エンジン用

すべての電気モーターは、スイッチを切ると電圧を発生し、その電圧はモーター内の残留磁気とその時点の回転速度に依存します。 この誘導発電機電圧は、固定子巻線と回転子巻線を取り囲む磁界の速度変化率と、コイルの実際の巻数に関係しています。 この誘導電圧は、3相、ACまたはDCモーターから発生することがあり、静止モニターによって分析されます。つまり、電動機の減速発電電圧が監視され、例えば電動機が静止していることを示します。この解析は連続的に行うことも、遅延を設けて行うこともできます。そのために、調整可能な差動増幅器を備えたアナログ入力回路を使って電圧レベルを測定します。その後、ユーザーの設定に応じて、デジタル解析ロジックによりインジケータとモニターリレーが作動します。 タコ・オルタネーターなしでの停止認識 ほとんどのACおよびDCモーターに対応 モーター走行による連続監視 高い入力感度 デジタル分析ロジック 電圧検出器として使用可能 最大入力DC電圧：600ボルト 最大入力AC電圧：550ボルト 熱帯地域に最適 VDE、EN、UL、CSAに準拠した安全性 入力電圧 - 230 VAC 入力DC電圧（シャント回路） - 600 VDC 入力AC電圧（シャント回路） - 550 VAC 調整範囲（スイッチング点UOn）： - 20 mV - 3.0 V 調整範囲（モーターランアウト時間）： - 0.1s - 20s 動作温度範囲： - -30°C / +70°C 寸法（WxHxD）：- 55.0 x 75.0 x 110.0 mm 重量： - 0.55 kg 取付: - DIN 46277に準拠したレール上、またはネジによる壁面取付
