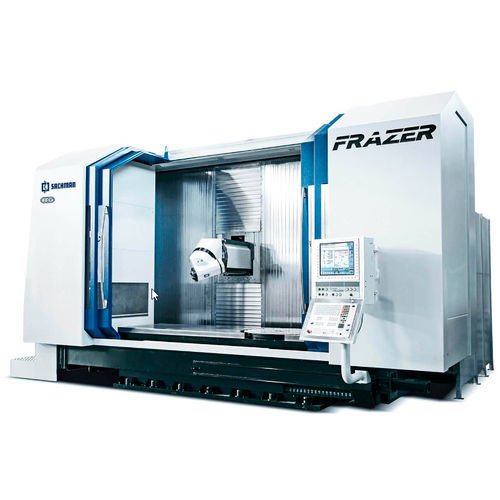

3軸マシニングセンタ SACHMAN FRAZER
横型トラベリングコラムHSK A-63

3軸マシニングセンタ - SACHMAN FRAZER - FFG Europe & Americas - 横型 / トラベリングコラム / HSK A-63
3軸マシニングセンタ - SACHMAN FRAZER - FFG Europe & Americas - 横型 / トラベリングコラム / HSK A-63
3軸マシニングセンタ - SACHMAN FRAZER - FFG Europe & Americas - 横型 / トラベリングコラム / HSK A-63 - 画像 - 2
3軸マシニングセンタ - SACHMAN FRAZER - FFG Europe & Americas - 横型 / トラベリングコラム / HSK A-63 - 画像 - 3
3軸マシニングセンタ - SACHMAN FRAZER - FFG Europe & Americas - 横型 / トラベリングコラム / HSK A-63 - 画像 - 4
お気に入りに追加する
商品比較に追加する


特徴

軸の数
3軸
主軸の方向
横型
タイプ
トラベリングコラム
スピンドル
HSK A-63, HSK-A 100, ISO 50
応用
板金用
その他の特徴
高性能, 高剛性, フォーマット手段
X軸移動距離

3,000 mm, 4,000 mm, 5,000 mm, 6,000 mm, 7,000 mm
(118.11 in, 157.48 in, 196.85 in, 236.22 in, 275.59 in)

Y軸移動距離

1,500 mm, 2,000 mm
(59.06 in, 78.74 in)

Z軸移動距離

1,100 mm
(43.31 in)

回転速度

5,000 rpm, 8,000 rpm, 12,000 rpm, 18,000 rpm, 20,000 rpm
(31,416 rad.min-1, 50,265 rad.min-1, 75,398 rad.min-1, 113,097 rad.min-1, 125,664 rad.min-1)

出力

最大: 48 kW
(65.26 hp)

最少: 25 kW
(33.99 hp)

X軸の移動速度

35 m/min

Y軸の移動速度

35 m/min

Z軸の移動速度

35 m/min

最大テーブル積載量

2,500 kg, 3,000 kg
(5,512 lb, 6,614 lb)

最大ツール重量

8 kg, 15 kg, 20 kg
(17.6 lb, 33.1 lb, 44.1 lb)

ツール交換時間

12 s, 20 s

詳細

ザックマンフレザーは、X軸方向に移動するトラベリングコラムを備えた中型横形マシニングセンタです。このフライス盤には、フルクラッディング(屋根)と3~5 mのX軸移動量を持つ「ボックス」バージョンと、外装クラッディングと最大30 mのX軸移動量を持つ「オープン」バージョンの2種類があります。 利点 ザックマンフレザーのユニバーサルミリングセンターの利点 ザックマンフレザーの万能フライス盤は、熱対称構造の一体型コラムで、X軸方向に移動します。X軸とY軸は、ローラーシュー付きの大型ガイド上をスライドします。3つのガイドを使用したY軸方向の移動は、最高の剛性と精度を保証します。 最大効率 ザックマン・フレイザーのフライス盤は、競争力のある価格と大幅な時間当たりのコスト削減を実現する高性能が魅力です。パーツのローディングとアンローディングが容易なため、歩留まりが向上します。 フレキシブルな使用 一般的なサプライヤー市場向け(一般機械加工および金型製作用の「ボックス」)と、航空宇宙企業および機械/一般エンジニアリング向けの顧客専用ソリューション(「オープン」)の2つのフライス盤バージョン。 理想的なエルゴノミクス ザックマンフレザーの汎用フライス盤は、機械ベッドに保護キャビンを備え、完全に密閉された作業エリアを提供します。これにより、最適なクーラントと切屑排出が保証されます。 ザックマンフレザーの万能フライス盤は、連続または割出しフライスヘッド、電動スピンドル付きヘッドを装備できます。すべてのフライス加工において、最高の精度と加工面 品質を最高の加工速度で実現します。

---
