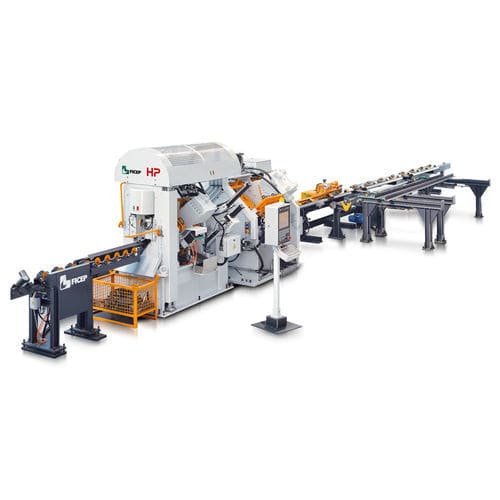

CNC穴あけライン A & HP Series

油圧式アングルシート型押し

油圧式CNC角度パンチング・シャーリングマシン 当社のAシリーズラインは、中小規模の鉄鋼建設会社向けに研究されたアングル加工用のCNCパンチング・シャーリング装置です。このラインは、フレキシブルでシンプルな操作性を実現し、材料のロスを最小限に抑えながら高精度を可能にする革新的なインフィードローラーコンベアシステムを備えているのが特徴です。 パンチングユニット Aシリーズのアングルラインは、フランジ1枚につき1台、2台、3台のパンチングユニットを装備しています。各ユニットは、パンチとダイを素早く交換できるよう、簡単に取り外し可能なパンチホルダーを装備しています。 シャーリングユニット シングルカットまたはダブルカットの剪断機で、剪断精度を高めるための特別なホールドダウンシステムを備えています。剪断刃はすべて内製で、最高の品質と長い工具寿命を保証します。 マーカリング装置 回転ディスク式マーキングユニットにより、ピースのマーキングが可能です。 フラットパンチング Aラインには、平板加工装置（ホールドダウンシステム付き）を設置することができます。 フラット・チャンネルシャーリング アングル、フラット、チャンネル用のブレードと関連するブレードホルダーを受け取るのに適したクイックチェンジシステムを備えた特殊シャーです。 マルチファンクションユニット マーキングツール、ダブルパンチングユニット、ノッチングユニットを追加し、ラインをセットアップすることができる特殊なバーサプレスです。 バーポジショニング＆メジャーシステム このCNC制御のシステムは、角度をサポートし、転送するための2つのロールと、プロファイルの位置決めを確実にするための1つのホールドダウンで構成されています。 アイドルロールコンベヤー 手動でプロファイルを処理するためのアイドルロールを備えたインフィードおよびアウトフィードコンベヤです。 ローテーションローディングシステム V字型のサポートが付いた特別なシステムで、アングルをインフィードアイドルロールコンベヤーに自動的にロードします。
