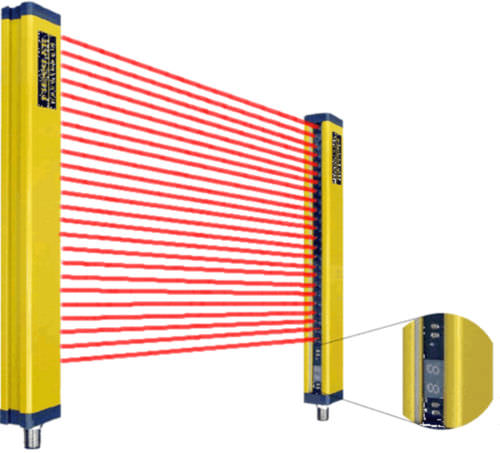

安全規格type4ライトカーテン ULCT series

マルチビーム柵タイプIP65

ULCT/BLCTセーフティライトカーテンは、それぞれ2つの部品から構成されています： 送光部と受光部です。 この2つのコンポーネント間のクリアランスと設置高さによって、保護領域の幅と高さが決まります（図5/1）。モジュール設計により、100 mm から 1500 mm までの保護領域の高さを 100 mm 単位で実現できます。 送信機は赤外線光線を高速パルスで発生させます。これらの平行光ビームは、送信機内の2つのシングルチップコントローラによって解析される。 ビーム間隔が分解能を決定する。保護領域に物体が入った場合、つまり少なくとも1つの光ビームが遮断された場合、レシーバーの2つの出力が機械を停止させるか、始動を阻止し、危険を回避します。 インターロック付き再起動モードでは、保護領域が再びクリアされた後、スタートボタンによってのみ機械を再起動することができます。 特性 コンタクタ制御と再起動を備えた統合制御ユニットは、PCなしでプログラム可能 コンタクタ/バルブは直接接続可能、スイッチング容量0.5A/24V 短い応答時間による最小の安全距離 4ms～29ms（保護レベルによる 保護幅5mまでの指および手の保護（分解能14mmおよび30mm） 100mmから1500mmまでの保護高さ（100mm単位 マイクロコントローラによる安全機能の監視（自己監視） 短絡および交差接続監視付き半導体出力 7桁ディスプレイによる故障表示付き自己診断機能内蔵 M12コネクターによる直接接続 25 x 35 mmのコンパクト設計、テノンブロックによるフレキシブルな固定、保護等級IP 65
